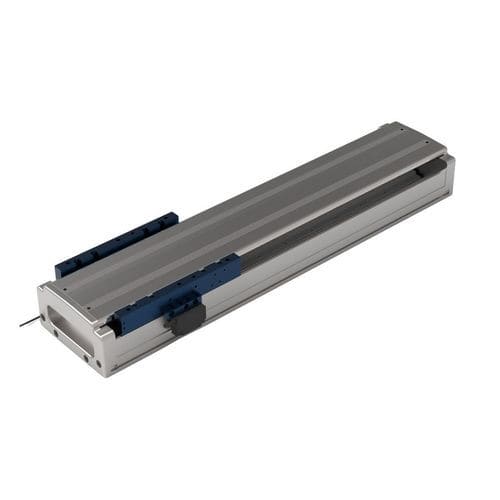

Moteur linéaire DC TLSA-120-C1

ACbrushlessà entraînement direct

Introduction
Le module TLSA-120-C1 monoaxe (glissière à moteur linéaire, actionneur linéaire, plateau de positionnement de précision) convertit l'énergie électrique directement en mouvement mécanique linéaire. En supprimant les organes de transmission intermédiaires, il propose une structure simplifiée, une longue course, une forte accélération, une réponse rapide et une précision de positionnement élevée.

• Applications typiques : fabrication de semi-conducteurs ; production de batteries pour énergies nouvelles ; assemblage d'électronique 3C ; usinage de précision ; équipements d'inspection ; découpe et soudage laser ; systèmes de dosage et de revêtement ; machines-outils CNC ; machines de gravure.

Modèles et paramètres
T (mm) : 80, 120, 160, 200, 240, 280, 320, 360, 400, 440, 480, 520, 560, 600, 640, 680, 720, 760, 800, 840, 880, 920, 960, 1000, 1040, 1080, 1120, 1160, 1200, 1240, 1280, 1320, 1360, 1400, 1440, 1480
A (mm) : 18, 38, 58 (selon modèle)
L (mm) : 304, 344, 384, 424, 464, 504, 544, 584, 624, 664, 704, 744, 784, 824, 864, 904, 944, 984, 1024, 1064, 1104, 1144, 1184, 1224, 1264, 1304, 1344, 1384, 1424, 1464, 1504, 1544, 1584, 1624, 1664, 1704

Configuration & Performance

• Moteur : TCQ-030-C1C2-UN-5.0 (câble standard 5 m)
• Courants d'entraînement : continu 2,2 A ; pointe 8,4 A
• Rétroaction : règle magnétique — résolution 1 μm (câble 5 m) ; règle optique — résolution 0,5 μm (câble 5 m)
• Système de guidage : 15 rails de guidage doubles
• Poussée : continue 120 N ; pointe 480 N
• Rectitude : ±10 μm / 300 mm
• Répétabilité : magnétique ±5 μm / 500 mm ; optique ±2 μm / 500 mm
• Poids : 4,8 kg pour course 80 mm ; +0,75 kg par tranche supplémentaire de 40 mm
• Modes d'installation : installation horizontale ou montage latéral
• Dimensions et longueurs spéciales personnalisables sur demande
