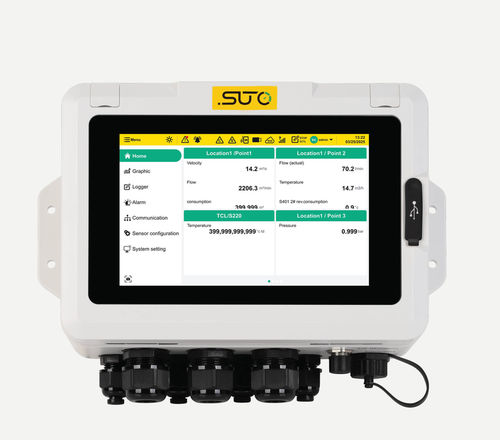

Enregistreur de données USB S332

etherneten ligneRS-485

Présentation L'écran et l'enregistreur de données S332 centralisent l'acquisition, la visualisation, le stockage et l'analyse des données au sein d'une seule et même plateforme. Conçu pour les réseaux d'air comprimé et de gaz industriels, le S332 offre une visibilité en temps réel sur l'ensemble du réseau, de la production jusqu'au point d'utilisation. Connectez jusqu’à 150 canaux et surveillez l’intégralité de votre réseau d’air comprimé depuis un seul écran tactile couleur de 7 pouces. Un seul appareil, une visibilité complète Connectez jusqu’à 150 canaux et surveillez l’intégralité de votre réseau d’air comprimé depuis un seul écran tactile couleur de 7 pouces. Le S332 prend en charge les capteurs SUTO iTEC et ceux de tiers via les protocoles Modbus/RTU, Modbus/TCP, ainsi que les entrées analogiques et numériques, ce qui permet d’intégrer les points de mesure existants sans matériel supplémentaire. Enregistrement et analyse puissants des données L’enregistreur de données intégré de 10 Go enregistre jusqu’à 4,5 milliards de points de données pour une analyse des tendances à long terme. Les fichiers enregistrés peuvent être exportés à des fins de reporting, de gestion de l’énergie et de documentation de conformité. Des graphiques de canaux personnalisables et des tendances en temps réel facilitent l’interprétation rapide et la prise de mesures. Conformité intégrée Les fonctionnalités de gestion des utilisateurs, de piste d’audit et de signature électronique répondent aux exigences de la norme FDA 21 CFR Partie 11. L’accès basé sur les rôles, avec des comptes Administrateur, Opérateur, Auditeur et Responsable, garantit la sécurité et la traçabilité totale du fonctionnement du système, ce qui rend le S332 adapté aux industries pharmaceutiques et aux secteurs réglementés. Accès depuis n’importe où Le serveur web intégré permet la visualisation et le pilotage à distance via un réseau local. Grâce à une connexion 4G/LTE en option et à la plateforme web S4C, l’appareil peut être surveillé, configuré, et ses données exportées ou téléchargées vers un cloud SaaS depuis des sites distants. Gestion fiable des alarmes Des seuils d’alarme configurables par canal, associés à un enregistrement des alarmes en temps réel et historique, permettent de détecter les problèmes à un stade précoce et de réduire les risques. Des relais intégrés (extensibles jusqu’à dix) déclenchent des actions immédiates en cas de dépassement des limites. Robuste et facile à installer Le boîtier certifié IP65 protège l’appareil dans des environnements industriels. Le S332 prend en charge à la fois le montage mural et sur panneau et est disponible en versions CA et CC. Applications

• Exploitants de réseaux d’air comprimé
• Projets de gestion de l’énergie
• Installations de fabrication et de production
• Industries pharmaceutiques et réglementées
• Surveillance des réseaux à l’échelle de l’usine
• Applications de surveillance par capteurs multipoints

Aperçu des modèles S332 et S331 (comparaison) Caractéristique | S332 | S331 Taille de l'écran | 7 pouces | 5 pouces Type d'écran | Écran tactile capacitif | Écran tactile résistif Résolution | 1 280 x 800 | 800 x 480 Stockage | 10 Go | 3 Go Entrées Modbus | Jusqu’à 150 canaux | 58 canaux Capteurs analogiques | Jusqu’à 8 | Jusqu’à 2 Capteurs numériques | Jusqu’à 8 | Jusqu’à 2 Sorties relais | Jusqu’à 10 | 2 Alimentation des capteurs | 50 W (CA), jusqu’à 168 W (CC) | 10 W (Compact), 50 W (Flex) Configuration | Écran local S332 et S4C Web | Écran S4C FDA 21 CFR Partie 11 | Oui (piste d'audit, signature électronique, multi-utilisateurs) | Non Accès à distance via serveur Web | Pris en charge (visualisation et commande à distance) | Non pris en charge Interface de signal et alimentation (tableau technique clé) INTERFACE DE SIGNAL ET ALIMENTATION DU S332 Signaux d'entrée : Entrée de signal Modbus | Maître Modbus/RTU ; Maître Modbus/TCP (jusqu'à 150 canaux de mesure) Entrée analogique (en option) | 0 ... 20 mA / 4 ... 20 mA, 0 ... 10 V / 0,5 ... 4,5 V ; jusqu’à 2 modules d’entrée analogiques, chaque module disposant de 4 canaux d’entrée analogiques Entrées numériques (en option) | Jusqu’à 2 modules d’entrées numériques, chaque module disposant de 4 canaux d’entrées numériques Signaux de sortie : Sorties d’alarme | 2 relais intégrés ; jusqu’à 2 modules de relais (en option), chaque module disposant de 4 relais Sortie de signal Modbus | 1 x Modbus/RTU (esclave) ; 1 x Modbus/TCP Interface de données / Connexion | Modbus/TCP maître (Ethernet) ; Modbus/TCP esclave (Ethernet) ; Modbus/RTU maître (RS-485) ; Modbus/RTU esclave (RS-485) ; port USB-C Alimentation : Version CA | 85 ... 305 VCA, 60 W, 50/60 Hz Version CC | 18 ... 30 VCC, 7 A max. Alimentation des capteurs : Version CA | 24 V, 50 W max. Version CC | 24 V, 150 W max. Caractéristiques générales (tableau technique principal) DONNÉES GÉNÉRALES Écran | Écran graphique haute résolution intégré de 7 pouces, résolution : 1 280 x 800 pixels, écran tactile Enregistreur de données / Stockage | Interne, 10 Go, environ 530 jours en moyenne (exemple : 50 canaux avec un échantillonnage de 1 s) Matériau / Boîtier | PC + ABS Indice de protection | IP65 Homologations | CE, FCC Installation | Montage sur panneau ou mural Dimensions | Voir le plan coté (documentation du fabricant) Diamètre des entrées de câbles | 3 connecteurs PG M20 (chacun pour 2 câbles, Ø 5 à 6 mm) ; 4 connecteurs M12 PG (chacun pour 1 câble, Ø 5 à 6 mm) Poids | 1 à 1,8 kg (selon les options installées et le boîtier) Conditions de fonctionnement : Température de fonctionnement | 0 à +45 °C Humidité de fonctionnement | <90 %, sans condensation Température de transport | -20 ... +60 °C Température de stockage | -20 ... +70 °C Téléchargements (documents disponibles) La fiche technique et le manuel d'utilisation sont disponibles au format PDF dans la section « Téléchargements » du site du fabricant (informations spécifiques au modèle et manuel d'installation). Caractéristiques / spécifications techniques

• Modèle : S332
• Écran tactile couleur capacitif haute résolution de 7 pouces (1280 x 800)
• Mémoire interne : 10 Go (enregistre jusqu’à environ 4,5 milliards de points de données)
• Connexion de jusqu’à 150 canaux de mesure (Modbus/RTU, Modbus/TCP)
• Entrées analogiques : modules en option, jusqu’à 2 modules × 4 canaux chacun (0/4–20 mA, 0–10 V / 0,5–4,5 V)
• Entrées numériques : modules en option, jusqu’à 2 modules × 4 canaux chacun
• Sorties d’alarme : 2 relais intégrés ; extensible jusqu’à 10 relais via des modules
• Prise en charge des modes maître/esclave Modbus/RTU et Modbus/TCP ; port USB-C
• Alimentation des capteurs : version CA 24 V max. 50 W ; version CC 24 V max. 150 W
• Alimentation : CA 85–305 VCA (60 W) ou CC 18–30 VCC (max. 7 A)
• Boîtier IP65 ; montable sur panneau ou au mur
• Matériau du boîtier : PC + ABS
• Homologations : CE, FCC
• Température de fonctionnement : 0 à +45 °C ; stockage : de -20 à +70 °C
• Prise en charge de la norme FDA 21 CFR Partie 11 : gestion des utilisateurs, piste d’audit, signature électronique
• Accès à distance en option via un serveur web intégré et la 4G/LTE en option ; compatible avec la plateforme Web S4C
• Poids typique : 1,0 à 1,8 kg selon les options
