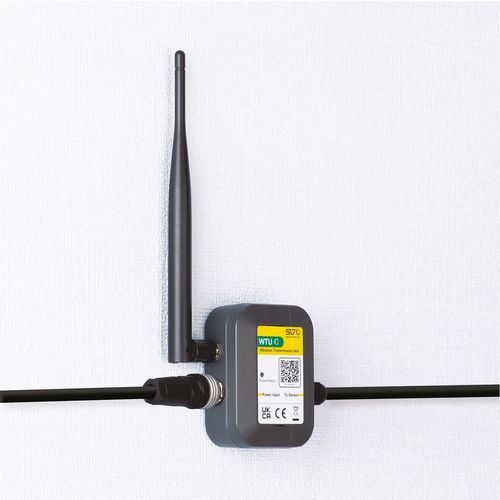

Transmetteur de télémesure WTU

Vue d'ensemble
La WTU (Unité de Transmission Sans Fil) remplace les liaisons Modbus câblées par un lien radio sécurisé, adapté aux réseaux industriels et d'air comprimé où le câblage est impraticable ou coûteux. Elle assure une connexion plug-and-play entre maîtres Modbus, esclaves, capteurs, enregistreurs de donnée et passerelles, avec des liaisons longue distance et une topologie multi-point chiffrée.

Caractéristiques clés

• Communication sans fil longue portée dans les bandes ISM (fréquences selon région)
• Versions stationnaire (WTU-S) et portable (WTU-P) ; version portable alimentée par batterie pour mesures mobiles
• Prise en charge du protocole Modbus RTU (RS485)
• Chiffrement AES 128 bits pour transmission sécurisée
• Transmission de données transparente pour préserver le format Modbus
• Solution évolutive pour surveillance multi-point (plusieurs capteurs par esclave WTU)
• Mode répéteur pour étendre la portée radio
• Configuration rapide via l'application mobile S4C-WTU (assistant d'installation et tests de signal)
• Rôles flexibles : Maître, Esclave ou Répéteur
• Jusqu'à 16 dispositifs esclave par maître

Modèles disponibles

• WTU-S — version fixe pour installations stationnaires
• WTU-P — version portable avec batterie intégrée pour usage mobile
• WTU-PM — version maître portable pour maîtres portatifs

Applications

• Réseaux d'air comprimé distribués : connecter des capteurs en zones difficiles à câbler
• Sites industriels : relier des liaisons Modbus entre bâtiments ou ateliers
• Configurations de mesure mobiles : transmission sans fil depuis des instruments portables
• Mise à niveau d'installations existantes pour éviter la pose de câbles et l'arrêt de production
• Extension de portée ou atténuation des interférences via le mode répéteur

Spécifications techniques

• DONNÉES GÉNÉRALES :
  Fréquences radio : 470-510 MHz (CN470) ; 863-870 MHz (EU868) ; 915-928 MHz (US915)
• DONNÉES GÉNÉRALES :
  Matériau boîtier : Boîtier en plastique
• DONNÉES GÉNÉRALES :
  Indice de protection : IP65
• DONNÉES GÉNÉRALES :
  Indicateur LED : 1 x LED
• DONNÉES GÉNÉRALES :
  Température de fonctionnement : 0 ~ 50 °C
• DONNÉES GÉNÉRALES :
  Humidité : <90% HR, sans condensation
• DONNÉES GÉNÉRALES :
  Dimensions : WTU-S & WTU-PM : 80 x 60 x 30,3 mm ; WTU-P : 130 x 90 x 40 mm
• DONNÉES GÉNÉRALES :
  Poids : WTU-S & WTU-PM : 120 g ; WTU-P : 470 g
• DONNÉES ÉLECTRIQUES :
  Alimentation entrée : WTU-S & WTU-PM : 18...28 VDC / 0,5 A ; WTU-P : 18...28 VDC / 1 A
• DONNÉES ÉLECTRIQUES :
  Sortie : WTU-S & WTU-PM : 18...28 VDC / 0,5 A ; WTU-P : 24 VDC / 0,5 A
• DONNÉES ÉLECTRIQUES :
  Consommation : WTU-S & WTU-PM : <= 0,3 W ; WTU-P : <= 0,5 W
• DONNÉES ÉLECTRIQUES :
  Batterie (WTU-P) : Lithium‑ion 3500 mAh, 11,1 V
• INTERFACE :
  Indications LED : Vert fixe = Allumé ; Vert clignotant = Réception ; Rouge fixe = Erreur ; Rouge clignotant = Transmission
• INTERFACE :
  Écran d'état (WTU-P) : Affichage du niveau de batterie
• INTERFACE :
  Connecteur : RS485 (Modbus/RTU)
• INTERFACE :
  Méthode de transmission : Transmission de données transparente
• INTERFACE :
  Technologie de chiffrement : AES 128 bits
