Transmetteur de courant à bobine de Rogowski S030

ACmonophaséde supervision

Aperçu

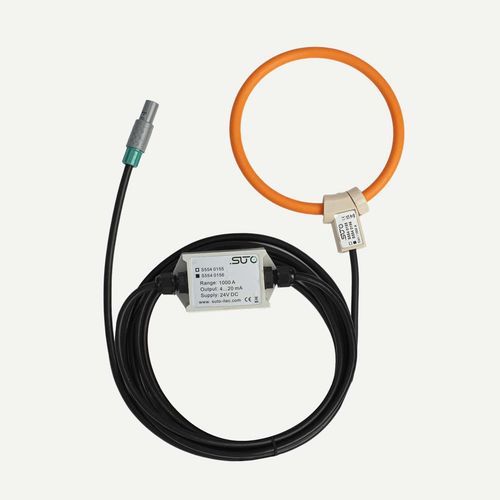

Le SUTO S030 est un transmetteur de courant alternatif RMS associant une partie active à bobine Rogowski flexible et un convertisseur numérique compact. Il mesure des courants jusqu'à 1000 A AC et fournit une sortie linéaire 4–20 mA DC proportionnelle au courant mesuré. L'appareil propose une large plage de mesure, une grande précision et un indice de protection adapté aux environnements industriels, notamment pour le suivi des compresseurs et la mesure d'énergie.

Caractéristiques principales

• Partie active bobine Rogowski flexible pour une installation aisée autour des conducteurs
• Convertisseur numérique compact avec sortie linéaire 4–20 mA (3 fils)
• Large plage de mesure (standard jusqu'à 1000 A AC ; options d'échelle 1000 A / 3000 A)
• Haute précision pour une détection de courant précise (0,5 % de la lecture + 0,2 % de la plage)
• Conception facilitant l'intégration en milieu industriel
• Protection IP67 pour environnements exigeants
• Conçu pour l'analyse d'efficacité et de charge/décharge des compresseurs

Application

• Mesure du courant sur compresseurs pour l'analyse charge/décharge et l'efficacité
• Mesure de puissance et d'énergie dans les installations industrielles
• Évaluation des heures de fonctionnement et de l'utilisation des machines
• Estimation de la puissance monophasée en mesurant le courant sur une phase (pratique sans mesure de tension)

Caractéristiques / Spécifications techniques

• Principe de mesure : bobine Rogowski flexible avec convertisseur numérique
• Courant mesurable maximum : jusqu'à 1000 A AC (exemple d'échelle : 4 mA = 0 A, 20 mA = 1000 A / 3000 A AC)
• Sortie analogique : 4–20 mA (3 fils)
• Précision : 0,5 % de la lecture + 0,2 % de la plage
• Charge (sortie) : Max. 300 Ω
• Tension d'alimentation : 10–32 VDC
• Consommation : Max. 30 mA
• Connexion : fils dénudés ou connecteur ODU
• Classe de protection : IP67
• Homologations : CE
• Température ambiante (fonctionnement) : 0 … +80 °C
