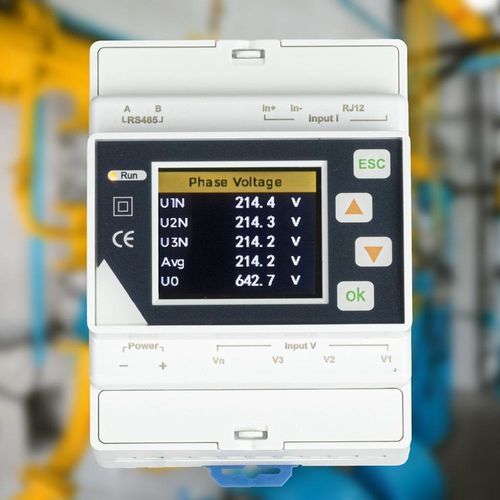

Centrale de mesure numérique S111

Description Le compteur intelligent triphasé multifonction S111 effectue la mesure en temps réel des tensions et courants sur les trois phases pour le suivi d'énergie en milieu industriel. La mesure directe fournit des données fiables pour la gestion énergétique, l'analyse des charges et l'amélioration de l'efficacité.

Intégration Le S111 prend en charge Modbus/RTU (RS-485) pour la compatibilité avec les systèmes de gestion d'énergie, les automates et les plates-formes SCADA, permettant la lecture à distance, l'archivage et l'intégration dans les architectures de contrôle existantes.

Design compact et robuste Conçu pour montage sur rail DIN, le S111 utilise des bobines Rogowski intégrées avec connecteurs RJ12 pour une installation simplifiée et des mesures haute précision sur une large plage de courant. Le boîtier est classé IP20 pour les environnements industriels intérieurs.

Version portable Une solution portable peut être réalisée avec le S110-P (compteur portable), associé au S551 enregistreur de données portable et au S430 débitmètre à tube de Pitot pour les essais sur site des compresseurs et les vérifications mobiles.

Applications

• Surveillance et évaluation de l'efficacité des compresseurs
• Gestion de l'énergie industrielle et audits énergétiques
• Suivi de la consommation des systèmes HVAC et automatisation des bâtiments
• Surveillance des installations d'énergies renouvelables (solaire, éolien)
• Contrôle des procédés de fabrication et maintenance préventive

Données techniques (tableau récapitulatif) Signal / Interface & Alimentation
Alimentation : 18 – 36 VDC, 3,5 VA
Tension de phase : L1, L2, L3, N, max 720 VAC
Capteur de courant : 3 x bobines Rogowski, type intégré, RJ12
Interface : Modbus/RTU RS-485

Données générales (tableau récapitulatif) Classe de protection : IP20
Dimensions : 95 x 73 x 66 mm
Affichage : 1,77" couleur (écran TFT)
Poids : 0,260 kg
Température de fonctionnement : -25°C ... +60°C

Caractéristiques / spécifications techniques

• Mesure de puissance triphasée et monophasée
• Plage de tension étendue jusqu'à 720 VAC
• Mesure haute précision avec bobines Rogowski (ex. 100 A, 1000 A, 3000 A)
• Conception compacte pour rail DIN (95 x 73 x 66 mm)
• Connecteurs RJ12 plug-and-play pour capteurs de courant
• Communication Modbus/RTU (RS-485)
• Mesure en temps réel pour un suivi énergétique précis
• Alimentation : 18–36 VDC, 3,5 VA
• Classe de protection : IP20
• Plage de fonctionnement : -25°C à +60°C
