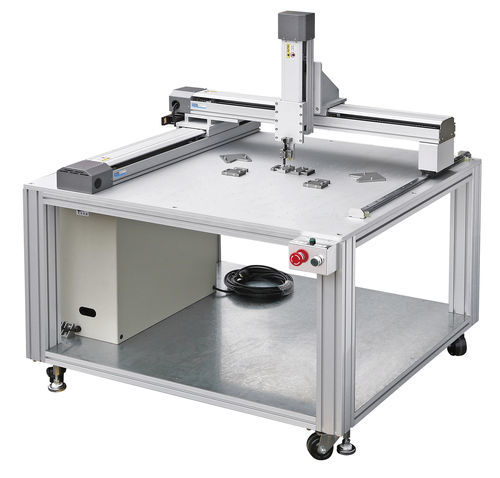

Robot sur mesure

cartésien4 axes3 axes

Présentation
SUPRATEC Syneo propose des solutions sur mesure de robot de dosage avec des axes X, Y et Z paramétrables, dont les longueurs peuvent atteindre plusieurs mètres. Les unités sur mesure peuvent être fournies avec des hauteurs de poutre adaptées et une plaque de base en option pour répondre aux contraintes d'installation.

Table numérisée 5 axes
Les tables numérisées 5 axes (stations de dosage) sont conçues pour des applications de dosage de haute précision. Le pupitre intègre une fonction purge et une sélection de 100 programmes en façade. La programmation est simplifiée via une télécommande. Les robots de paillasse standards proposent les 3 axes de base (X, Y, Z) avec des surfaces de travail de 300 mm à 500 mm ; deux axes supplémentaires sont montés sur l'axe Y pour obtenir le mouvement complet en 5 axes. La course de l'axe Z est indiquée à 100m et la charge utile maximale est de 3 kg.

Automatisation et intégration
Les tables numérisées permettent d'automatiser les processus de dépôt. Les valves de micro-dosage, réservoirs et pompes volumétriques peuvent être intégrés aux tables afin de constituer un système de dosage complet, adapté aux exigences de production.

Accessoires optionnels

• Torche de traitement de surface par plasma atmosphérique pour le pré-traitement des matériaux
• Unité LED pour la polymérisation UV des assemblages collés

Avantages et propriétés
Disponibles en versions standard 3 ou 4 axes pour des surfaces de travail jusqu'à 600×600 mm. Les solutions sur mesure partent d'une table 3 axes et peuvent être étendues par deux axes supplémentaires pour obtenir une table numérisée 5 axes, offrant une grande liberté de mouvement sur la pièce. La conception cartésienne permet d'ajuster la longueur et la hauteur des axes selon les besoins, y compris des configurations de plusieurs mètres. Le robot peut également être fixé sur une plaque de base pour la stabilité et l'intégration.

Caractéristiques / spécifications techniques

• Axes : X, Y, Z paramétrables (longueurs pouvant atteindre plusieurs mètres) ; hauteurs de poutre personnalisables
• Configurations standard : 3 axes ou 4 axes ; extensible à 5 axes (2 axes additionnels montés sur l'axe Y)
• Surface de travail (versions standard) : jusqu'à 600 × 600 mm
• Surfaces de travail des robots de paillasse : de 300 mm à 500 mm
• Course axe Z : 100m (indiqué)
• Charge utile axe Z : 3 kg
• Fonctions pupitre : purge ; sélection de 100 programmes en façade
• Programmation : télécommande pour programmation simplifiée
• Intégration : compatible avec valves de micro-dosage, réservoirs et pompes volumétriques
• Fixation : possibilité de montage sur plaque de base
