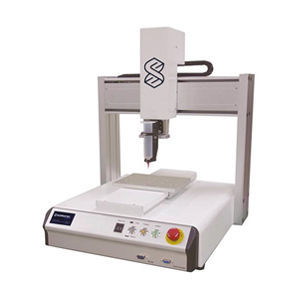

Robot de dosage

cartésienà portique4 axes

Présentation
Les robots de distribution 3 et 4 axes offrent un dosage précis de liquides et de pâtes avec des surfaces de travail configurables de 200×200 mm jusqu'à 600×600 mm et des courses Z de 50 mm ou 100 mm. Le 4e axe permet une rotation à 360° pour des parcours d'application complexes. Options d'entraînement : courroie, vis sans fin ou axes à vis (servomoteur) selon l'exigence de précision et de charge.

Caractéristiques générales

• Fonction de purge sur le panneau de commande et sélection de 100 programmes en façade
• Programmation par télécommande pour un réglage rapide et des fonctions d'apprentissage simples
• Compatibilité avec valves micro‑dispensing, réservoirs et pompes volumétriques
• Charge utile jusqu'à 3 kg pour les modèles table‑top ; option DUO avec deux plateaux indépendants pour un rendement accru
• Option torche plasma atmosphérique pour le prétraitement des surfaces

Applications et avantages
Stations adaptées à l'application de perles, arcs, revêtements et points de quelques μL jusqu'à des débits élevés (jusqu'à 250 L/min). Conçues pour l'intégration en ligne automatisée, elles assurent des dépôts répétables, limitent le gaspillage de matériau et s'intègrent facilement dans des postes d'assemblage ou de contrôle.

Dispensing station - 3 axis

• Surface de travail : 300–500 mm
• Axes : 3 (X, Y, Z)
• Course Z : 100 mm
• Charge utile : 3 kg
• Robot table‑top avec fonction purge et 100 programmes
• Programmation robot via télécommande (simple)

Dispensing station - 3 axis - 200F

• Surface de travail : 200 × 200 mm
• Axes : 3 (X, Y, Z)
• Course Z : 50 mm
• Charge utile : 3 kg
• Fonction purge, 100 programmes, programmation simple via télécommande

Dispensing station DUO - 3 axis

• Deux plateaux indépendants pour un débit de production supérieur
• Conçue pour des applications de dosage en parallèle
• Fonction purge et 100 programmes en façade
• Programmation simple via télécommande

Hybrid • 3 axes

• Axes à vis entraînés par servomoteur pour plus de précision et de capacité
• Surface de travail : 200–500 mm (X et Y)
• Course Z : 50 mm
• Axes mobiles au‑dessus de la surface de travail ; adapté aux lignes de production

Gantry • 3 axis

• Gantry cartésien avec axes à vis entraînés par servomoteur
• Surface de travail : 300–600 mm
• Axes mobiles au‑dessus de la zone de travail
• Option plaque de base et hauteur de poutre configurable pour grandes pièces

Dispensing station - 4 axis

• Axes : 4 (X, Y, Z, W)
• Surfaces de travail : 300–500 mm (selon modèle)
• Course Z : 100 mm
• Charge utile : 3 kg
• Rotation du 4e axe : 360°
• Fonction purge, 100 programmes en façade, programmation par télécommande

Caractéristiques / spécifications techniques

• Configurations disponibles : 3‑axes et 4‑axes
• Plages de surface de travail : 200×200 mm, 300–500 mm, jusqu'à 600×600 mm (gantry)
• Courses Z : 50 mm (200F, Hybrid) et 100 mm (3/4‑axes standard)
• Rotation 4e axe : 360° (modèles 4‑axes)
• Charge utile : jusqu'à 3 kg (table‑top)
• Options d'entraînement : courroie, vis sans fin ou axes à vis ; servomoteur pour axes à vis
• Contrôle : fonction purge et sélection de 100 programmes ; programmation par télécommande
• Option DUO : deux plateaux indépendants pour un débit accru
• Intégration : compatible avec valves micro‑dispensing, pompes volumétriques et réservoirs
• Processus : perles, arcs, revêtements et points de l'échelle μL jusqu'à 250 L/min
• Option : torche plasma atmosphérique pour prétraitement des surfaces
