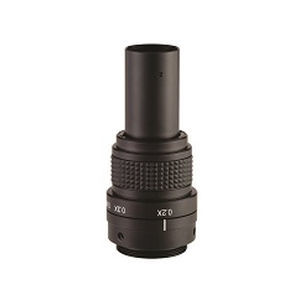

Objectif de caméra macro TS-93001VS

zoomminiaturedesign compact

Aperçu produit

• Rapport de zoom 3x ; Grossissement optique 0,133× à 0,4×
• Distance de travail (WD) : 200 mm (du bord de l'objectif à l'objet : 195,2 mm ±5 %)
• Monture : C-Mount
• Formats capteurs supportés : 1/2" , 1/3" , 1/4"
• Compact : longueur 67,5 mm ; encombrement réduit, poids léger, grande polyvalence
• Convertisseur frontal (option) disponible pour augmenter le grossissement (WD devient plus court)
• Périphériques compatibles : caméras, éclairages, objectifs auxiliaires, supports

Spécification de l'objectif
Réf : TS-93001VS
Plage de grossissement : 0,133× - 0,4×
Rapport de zoom : 3,0x
WD : 200 mm (du bord de l'objectif à l'objet : 195,2 mm +/-5%)
Monture : C-Mount
Formats capteurs supportés : 1/2", 1/3", 1/4"
Grossissement optique : 0,133× (min) - 0,4× (max)
Profondeur de champ (mm) : 16,9 (à 0,133×) / 1,9 (à 0,4×)
Résolution côté objet (TVL/mm) : 8 TVL (à 0,133×) / 28 TVL (à 0,4×)
Poids : 55 g (env.)
Dimensions extérieures : Dia.32 x 67,5 +/-0,5 mm
Prix : Yen 80,000 (hors taxe) / Yen 88,000 (TTC)

Grossissement (exemples pour affichage/moniteur)
Remarque de calcul : Grossissement sur moniteur = taille du moniteur (inch) × 25.4

Grossissement optique 0,133× — 1/2" CCD/CMOS : Grossissement moniteur 10,1× ; Champ 36,09 mm × 48,12 mm
Grossissement optique 0,133× — 1/3" CCD/CMOS : Grossissement moniteur 13,5× ; Champ 27,07 mm × 36,09 mm
Grossissement optique 0,133× — 1/4" CCD/CMOS : Grossissement moniteur 18,00× ; Champ 20,30 mm × 27,07 mm

Grossissement optique 0,2× — 1/2" CCD/CMOS : Grossissement moniteur 15,2× ; Champ 24,00 mm × 32,00 mm
Grossissement optique 0,2× — 1/3" CCD/CMOS : Grossissement moniteur 20,3× ; Champ 18,00 mm × 24,00 mm
Grossissement optique 0,2× — 1/4" CCD/CMOS : Grossissement moniteur 16,93× ; Champ 13,67 mm × 18,22 mm

Grossissement optique 0,3× — 1/2" CCD/CMOS : Grossissement moniteur 22,9× ; Champ 16,00 mm × 21,33 mm
Grossissement optique 0,3× — 1/3" CCD/CMOS : Grossissement moniteur 30,5× ; Champ 12,00 mm × 16,00 mm
Grossissement optique 0,3× — 1/4" CCD/CMOS : Grossissement moniteur 25,4× ; Champ 9,11 mm × 12,15 mm

Grossissement optique 0,4× — 1/2" CCD/CMOS : Grossissement moniteur 30,5× ; Champ 12,00 mm × 16,00 mm
Grossissement optique 0,4× — 1/3" CCD/CMOS : Grossissement moniteur 40,6× ; Champ 9,00 mm × 12,00 mm
Grossissement optique 0,4× — 1/4" CCD/CMOS : Grossissement moniteur 33,87× ; Champ 6,83 mm × 9,11 mm

Convertisseur frontal (option)
Réf : TS-FC1-2X — Grossissement 2x ; WD 95 mm ; Rapport zoom 0,26 à 0,8x ; Dimensions Dia.19 x 7,5 mm ; Monture M25.4 P1/32 inch ; Prix : Yen 10,000 (hors taxe) / Yen 11,000 (TTC)
Réf : TS-FC1-3X — Grossissement 3x ; WD 55 mm ; Rapport zoom 0,40 à 1,2x ; Dimensions Dia.19 x 15,0 mm ; Monture M25.4 P1/32 inch ; Prix : Yen 10,000 (hors taxe) / Yen 11,000 (TTC)
Réf : TS-FC1-4X — Grossissement 4x ; WD 35 mm ; Rapport zoom 0,64 à 1,61x ; Dimensions Dia.19 x 15,0 mm ; Monture M25.4 P1/32 inch ; Prix : Yen 10,000 (hors taxe) / Yen 11,000 (TTC)
Réf : TS-FC1-6X — Grossissement 6x ; WD 23 mm ; Rapport zoom 0,81 à 2,43x ; Dimensions Dia.19 x 15,0 mm ; Monture M25.4 P1/32 inch ; Prix : Yen 12,000 (hors taxe) / Yen 13,200 (TTC)

Lentilles d'extension (option)
Réf TS-EX-15 : Extender 1.5x — Prix : Yen 11,000 (hors taxe) / Yen 12,100 (TTC)
Réf TS-EX-20 : Extender 2.0x — Prix : Yen 12,000 (hors taxe) / Yen 13,200 (TTC)
Réf TS-EX-30 : Extender 3.0x — Prix : Yen 20,000 (hors taxe) / Yen 22,000 (TTC) [note : avis de révision tarifaire sur la page]
Réf TS-EX-50 : Extender 5.0x — Prix : Yen 27,000 (hors taxe) / Yen 29,700 (TTC)

Filtre de protection (optionnel)
Produit n° : TS-PF-01 — Filtre de protection M18 P0.5 — Revêtement AR multicouche sur les deux faces — Monture M18 P0.5 — Prix : Yen 9,800 (hors taxe) / Yen 10,780 (TTC)

Barillet d'éclairage en ligne (optionnel)
Produit n° : TS-93001-CII — Barillet d'éclairage en ligne pour TS-93001VS — Réfléchit la source (fibre, LED, tungstène, etc.) via demi-miroir et l'irradie à travers l'objectif ; peut servir de barillet d'éclairage en ligne simplifié pour TS-93001VS

Remarques
Les grossissements ci‑dessus prennent comme référence un moniteur de 24 pouces. Le grossissement augmente avec la taille du moniteur. Une taille d'imageur plus petite entraîne un grossissement supérieur.
