Adaptateur pour caméra mécanique TS-MS-01 series

USBmodulaire

Présentation du produit
Cet adaptateur permet de fixer des caméras CCD et des appareils photo numériques sur divers types de microscopes. Conçu avec une technologie optique japonaise fiable, le TS-MS-01 corrige les aberrations pour obtenir une image nette jusqu'aux bords.

Caractéristiques principales

• Conception optique haute performance : corrige l'aberration chromatique, la courbure de champ et la distorsion (construction optique : 5 groupes, 8 éléments).
• Permet la capture d'images nettes et non déformées sur l'ensemble du champ.
• Échelle micrométrique (Ø19 mm, épaisseur 1 mm) installable (échelle non fournie).
• Compatibilité étendue : tube binocular Ø23,2 mm (biologique/métallographique), corps binocular pour microscopes stéréo Ø30 mm, et barillet C-mount.
• Compatible avec caméras C-mount pour capture en direct ; capture via caméra USB possible avec caméra appropriée.
• Mécanisme de réglage fin de la taille d'image pour s'adapter aux différents modèles de caméra et ajuster légèrement le grossissement.

Données produit
P/N | Description | Éléments fournis | Poids (g) | Prix (JPY, HT)

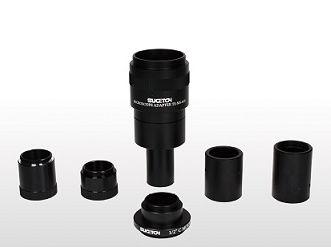

TS-MS-01 | Kit adaptateur microscope de base | Adaptateur microscope ; Adaptateur pour caméra CCD 1/2" ; Adaptateur de conversion pour barillet C-mount ; Adaptateur de conversion pour barillet objectif Ø30 mm ; Clé Allen (1,27) ; Tournevis Minus (2,4) ; Boîte de rangement ; Manuel d'instructions | 542.8 | 58 500
TS-MS-01A | Adaptateur pour appareil photo reflex numérique (nécessite TS-MS-01) | Vendu en accessoire pour TS-MS-01 | 77.2 | 20 000
TS-MS-01B | Adaptateur zoom varifocal pour caméra C-mount (nécessite TS-MS-01) | Nécessite TS-MS-01 | - | Bientôt disponible
TS-MS-01-SET1 | Kit de base TS-MS-01 + TS-MS-01A | TS-MS-01 + TS-MS-01A | 620 | 78 500

Spécification de l'adaptateur microscope
Construction de lentille | Grossissement optique | F.L. | NA | Planéité | Pays d'origine
5G8E | 1,9X | 92,53 mm | 0,025 mm | Planéité : plus de 90 %* | Japon
*Signifie qu'il peut faire la mise au point sur plus de 90 % de l'image.

Notes d'utilisation / Informations complémentaires
Exemples d'utilisation montrés : installation d'un appareil photo reflex et schéma d'installation d'une caméra CCD. Les images produit montrent des configurations avec caméra montée et des images d'échantillons. Des accessoires dédiés et adaptateurs de montage caméra (variantes T-mount pour différents montages) sont disponibles pour fixer divers systèmes photo ; ces adaptateurs sont prévus pour une utilisation avec le système TS-MS-01 et ne fonctionnent pas seuls.

Caractéristiques techniques

• Modèle / Série : série TS-MS-01 (TS-MS-01, TS-MS-01A, TS-MS-01B, TS-MS-01-SET1)
• Construction optique : 5 groupes, 8 éléments (5G8E)
• Grossissement optique : 1,9X
• Longueur focale (F.L.) : 92,53 mm
• NA / spécification d'ouverture : 0,025 mm
• Planéité : plus de 90 %
• Pays d'origine : Japon
• Éléments fournis (TS-MS-01) : Adaptateur pour caméra CCD 1/2" ; adaptateurs de conversion pour C-mount et barillet Ø30 mm ; clé Allen (1,27) ; tournevis Minus (2,4) ; boîte de rangement ; manuel d'instructions
• Poids (TS-MS-01) : 542,8 g
• Prix (TS-MS-01, hors taxe) : 58 500 JPY
