Chargeur automatique pour pièces EASYLOAD

Présentation

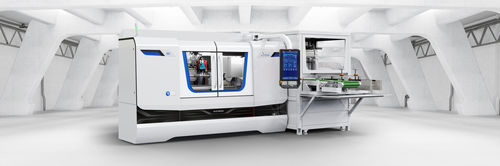

Système de chargeur portique easyLoad pour machines STUDER S31, S33, S22 et S41. Solution basée sur un module portique avec préhenseur en V pour pièces d'arbres jusqu'à 300 mm de longueur et Ø de préhension 4–30 mm (profil d'interférence max Ø 50 mm). L'alimentation des pièces s'effectue par une bande synchronisée standardisée et ajustable. L'habillage du module de base est adapté au design machine pour garantir un fonctionnement sûr et propre.

Avantages

• Automatisation standard couvrant un large éventail de pièces
• Mise à disposition des pièces simple et fiable
• Aucune connaissance en programmation robotique requise
• Délai de livraison court grâce à la standardisation
• Évolutif pour répondre à des besoins futurs

Machines compatibles

• S31
• S33
• S22
• S41

Caractéristiques / spécifications techniques

• Types de machine : S31, S33, S22, S41
• Gamme de pièces : Pièces d'arbres, serrage entre pointes
• Autonomie : Jusqu'à 50 pièces (Ø max. 30 mm)
• Dimensions des pièces : Longueur 20–300 mm ; Ø de préhension 4–30 mm ; Ø pièce jusqu'à 75 mm
• Poids max. des pièces : 10 kg (préhenseur double) / 5 kg (préhenseur simple)
• Temps de chargement : 6–8 s (excl. contre-poupée synchronisée)
• Commande : STUDER CNC
• Construction et équipement : Châssis de base avec capotage et porte de réglage ; module portique avec 1 chariot et axe CN ; deux unités de préhension en V avec préhenseurs parallèles pneumatiques
• Équipements périphériques : Bande synchronisée avec prisme pour pièces brutes, réglable selon tailles de pièces ; indexation avant/arrière ; bande synchronisée pour pièces finies
• Surface au sol env. : Largeur 1200 mm, Longueur 2500 mm
