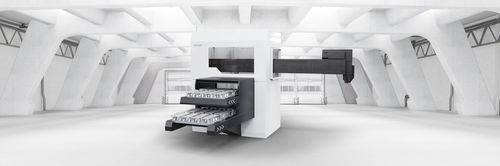

Chargeur automatique à portique UNILOAD

pour pièces

Présentation
uniLoad est une solution de chargement basée sur une cellule à portique linéaire équipée de deux préhenseurs parallèles, conçue pour les machines STUDER types S31 et S33 avec des distances entre pointes de 650 mm et 1000 mm. Le système prend en charge des arbres jusqu'à 650 mm de longueur (Ø maxi 100 mm) et des pièces en mandrin jusqu'à 100 mm de longueur (Ø maxi 260 mm). Les pièces sont fournies via un système de palettes standardisé. Le module de base comprend un carénage adapté au design de la machine et une trappe de chargement en série pour un fonctionnement sûr et propre.

Avantages

• Automatisation standard pour une large gamme de pièces
• Assistant de configuration intuitif pour une mise en service rapide
• Mise en place et réajustage en moins de 15 minutes
• Approvisionnement simple des pièces par palettes
• Aucune connaissance en programmation requise
• Système modulaire et évolutif pour les besoins futurs

Données techniques
Types de machine: S31 et S33 (écarts entre pointes 650 mm et 1000 mm)
Gamme de pièces: Arbres et pièces en mandrin
Autonomie: 5 palettes (selon la taille des pièces)
Dimensions des pièces: Longueur pièces en mandrin jusqu'à 100 mm / Longueur pièces type arbre jusqu'à 650 mm; Diamètre pièces en mandrin jusqu'à Ø 260 mm / Diamètre pièces type arbre jusqu'à Ø 100 mm
Diamètre de préhension pièces type arbre: min Ø 6 mm / max Ø 100 mm
Diamètre de préhension pièces en mandrin: min Ø 6 mm / max Ø 260 mm
Poids des pièces: max 5 kg (mode alterné) / max 15 kg (préhenseur unique)
Temps de chargement: 10–12 s (alterné); 18 s (préhenseur mandrin unique); temps de réapprovisionnement 7 s
Commande: Commande via écran Siemens 9" et interface utilisateur intuitive
Construction et équipement: Châssis de base avec capotage et porte de réglage; poutre portique avec pince simple ou double; alimentation par palettes/bande transporteuse et sortie SPC/NIO
Surface d'installation env.: Largeur 2650 mm, Longueur 1600 mm
Interface: Interface de chargeur STUDER B3 Profinet
Jeux de pinces standard pour arbres: Ø 6–18 mm; Ø 15–30 mm; Ø 29–45 mm; Ø 45–60 mm; Ø 60–80 mm; Ø 80–90 mm; Ø 90–100 mm

Caractéristiques / spécifications techniques

• Produit: uniLoad
• Compatibilité machines: S31, S33 (écarts entre pointes 650 mm, 1000 mm)
• Types de pièces: Arbres et pièces en mandrin
• Longueur max (arbre): 650 mm; Longueur max (mandrin): 100 mm
• Diamètre max: Mandrin Ø 260 mm / Arbre Ø 100 mm
• Plages de diamètre de préhension: Ø 6–100 mm (arbres), Ø 6–260 mm (mandrin)
• Poids pièces: jusqu'à 5 kg (alterné), jusqu'à 15 kg (préhenseur unique)
• Autonomie: 5 palettes (selon taille pièces)
• Temps de chargement: 10–12 s (alterné), 18 s (préhenseur mandrin unique)
• Commande: Écran Siemens 9" avec IU intuitive
• Interface: Interface de chargeur STUDER B3 Profinet
• Empreinte au sol: env. L 1600 mm x l 2650 mm
• Construction: Châssis de base avec capotage et porte de réglage; poutre portique (simple/double); alimentation par palettes
• Jeux de pinces standard pour arbres: Ø 6–100 mm (kits fournis)
