Lève-fût manuel DTP03-R500

à contrôle manuelà commande hydrauliqueavec crochet intégré

Présentation

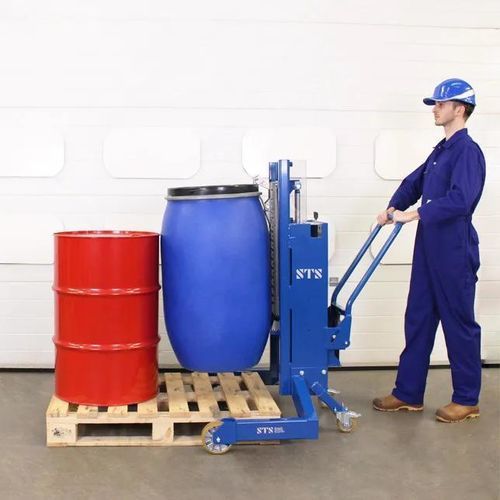

Ce lève-tonneau manuel (modèle DTP03-R500) est conçu pour soulever des fûts lourds depuis des palettes Euro, franchir le côté étroit de 800 mm d'une palette, soulever un fût et le transporter. L'appareil intègre un système de prise universel et réglable pour fûts et une pompe hydraulique manuelle pour un levage et un abaissement contrôlés. Types de fûts acceptés : acier, plastique et carton (incl. fûts MAUSER).

Points clés

• Pattes en étrier conçues pour passer autour du côté étroit de 800 mm d'une palette Euro, permettant le retrait sécurisé des fûts depuis la palette.
• Prise universelle réglable en acier inoxydable pour s'adapter à une large variété de lèvres de fût; hauteur réglable.
• Système de levage hydraulique manuel : pompe à main 17cc de haute qualité avec valve de descente manuelle pour une descente régulière et contrôlée.
• Manœuvre simple nécessitant une formation minimale ; faible effort requis (<10 kg indiqué).
• Adapté à un large éventail de tailles de fûts (50–220 L) et de matériaux (acier, plastique, carton).
• Modèle certifié ATEX en option pour utilisation en atmosphères explosibles (zones 1, 2, 21, 22).

Performance et utilisation
Le lève-tonneau peut franchir le côté de 800 mm d'une palette Euro et abaisser les fûts au sol ou sur un chariot roule-fût à l'aide de la poignée de descente. La prise universelle s'ajuste pour différentes lèvres et positions afin de convenir aux fûts en acier, plastique et carton. La pompe hydraulique manuelle simplifie l'utilisation tout en garantissant des performances fiables.

Options et améliorations

• Modèle certifié ATEX pour zones dangereuses (maintient la continuité électrique à la terre ; adapté aux zones 1, 2, 21, 22).
• Système de pesage intégré par cellule de charge (rechargeable, sur batterie) avec précision +/- 0,1 kg.
• Option relevage électro-hydraulique à bouton-poussoir (batterie) pour un débit supérieur et moins d'effort manuel.
• Construction en inox 304 en option pour environnements propres (agroalimentaire, pharmaceutique) avec vérins et pompe protégés.
• Dimensions de jambes alternatives pour intégration sur mesure dans une installation ou machine.
• Attaches et adaptateurs sur mesure pour types de fûts atypiques (ex. fûts à bouchon vissé) et variantes de hauteur de levée pour chargements/déchargements en hauteur.

Spécification (vue tableau)
Charge maximale (SWL) : 350 kg
Conception des pattes : Pattes en étrier conçues pour passer autour du côté étroit de 800 mm d'une palette Euro
Approche palette : Conçu pour soulever des fûts depuis le sol ou depuis des palettes Euro
Compatibilité fûts : Fûts acier, plastique et carton, 50–220 litres (incl. fûts MAUSER)
Prise de fût : Prise réglable pour différentes lèvres de fût ; hauteur réglable
Course de levage : 500 mm
Jeu sous-fût : 420 mm
Système de levage : Pompe à main hydraulique 17cc avec valve de descente
Protections : Polycarbonate clair incassable (standard) / Polycarbonate antistatique (modèles ATEX)
Préparation métal : Acier doux sablé ; pièces inox polies par vibration
Finition : Primaire et peinture polyester pulvérisée pour acier ; inox fini lisse
Couleur : RAL 5010 (bleu)
Roues avant : Fixes 160 mm, roulements de précision ; moyeu aluminium, pneus polyuréthane
Roues arrière : Roulette freinée 100 mm, roulements de précision ; moyeu aluminium, pneus polyuréthane
Conformité : CE / UKCA (standard) ; ATEX / UKEX disponible pour versions Ex (zones 1,2,21,22)

Caractéristiques techniques

• Modèle : DTP03-R500
• Charge maximale (SWL) : 350 kg
• Tailles de fûts acceptées : 50 – 220 L (incl. fûts MAUSER)
• Course de levage : 500 mm
• Jeu sous-fût : 420 mm
• Système hydraulique : Pompe à main 17cc avec valve de descente
• Effort d'utilisation typique : <10 kg
• Conception des pattes : Pattes en étrier pour le côté 800 mm d'une palette Euro
• Prise de fût : Réglable pour différentes lèvres ; hauteur réglable
• Roues : Avant fixe 160 mm (moyeu alu, pneus polyuréthane) ; Arrière roulette freinée 100 mm (moyeu alu, pneus polyuréthane)
• Matériaux & finition : Acier doux sablé, primaire et peinture polyester ; options inox 304
• Options de protection : Polycarbonate incassable standard ; polycarbonate antistatique pour ATEX
• Couleur : RAL 5010 (bleu) standard
• Conformité : CE / UKCA ; ATEX / UKEX disponible (zones 1,2,21,22)
