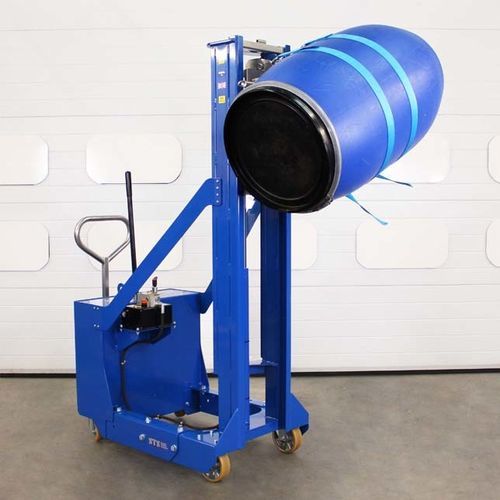

Lève-fût manuel DTP08-R1260-DR

à contrôle manuelhydrauliqueà contrepoids

Présentation
Ce lève-fût doseur manuel hydraulique est conçu pour le dépotage et la manutention des fûts de 120–220 litres. L'équipement comprend un dispositif de serrage par bande adapté aux fûts et une manivelle permettant une rotation à 360° pour le basculement entre fûts ou l'utilisation d'un robinet pour un remplissage contrôlé.

Caractéristiques principales

• Attache rotative pour fût : bande profilée avec plots en caoutchouc pour éviter le glissement ; fût maintenu par deux tendeurs (50 mm) et sangles.
• Boîte à aiguilles à bague de rotation (slew-ring) avec longue manivelle en acier inoxydable pour rotation latérale ; la boîte se verrouille mécaniquement lorsqu'elle n'est pas actionnée.
• Levage hydraulique manuel : pompe à main 13 cc avec vanne de descente ; la pompe actionne un vérin hydraulique qui soulève un chariot via une chaîne d'élévation zinguée.
• Levage et rotation ergonomiques pour réduire la manutention manuelle et améliorer l'accès pour le raclage, le nettoyage et le dépotage.
• Roues résistantes aux produits chimiques : pneus en caoutchouc élastique / polyuréthane avec roulements de précision ; gouverne arrière pour rayon de braquage réduit.
• Protection : polycarbonate transparent incassable (version antistatique sur modèle ATEX).
• Préparation et finition des métaux : acier doux sablé, pièces inox sablées à l'eau ; acier peint en primaire et polyester thermolaqué ; inox poli et nettoyé.
• Courses de levage disponibles : 500 mm, 760 mm et 1260 mm.
• Version optionnelle certifiée ATEX / UKEX pour utilisation en atmosphères explosibles (zones 1, 2, 21 et 22) ; fournie avec Déclaration de Conformité.
• Version optionnelle en acier inoxydable 304 adaptée aux salles blanches et zones GMP.

Applications

• Dépotage de fûts à niveau bas ou surélevé.
• Nettoyage et vidange de fûts ; positionnement ergonomique pour raclage.
• Basculement d'un fût à un autre ou utilisation d'un robinet de fût pour la distribution contrôlée.

Options

• Option ATEX / UKEX : modèle certifié pour les zones 1, 2, 21 et 22 ; composants antistatiques et pneus électriquement conducteurs si requis.
• Construction en acier inoxydable (qualité 304) pour applications hygiéniques et salles propres.

Caractéristiques techniques

• Modèle : DTP08-350kg-R1260-DR (Lève-fût doseur)
  Charge utile (SWL) : 350 kg
  Approche palette : accès par tout côté plat de la palette, sans pieds avant gênants
  Compatibilité fûts : fûts acier, plastique et carton (120–220 litres, y compris fûts MAUSER)
  Fixation du fût : deux tendeurs 50 mm et sangles
  Mécanisme de rotation : boîte slew-ring horizontale avec longue manivelle en inox
  Course de levage : 1260 mm
  Garde sous fût : 1080 mm
  Système de levage : pompe à main hydraulique 13 cc avec vanne de descente ; vérin hydraulique et chaîne d'élévation zinguée
  Protection : polycarbonate transparent incassable
  Préparation métal : acier doux sablé, pièces inox sablées à l'eau
  Finition : primaire et thermolaquage polyester sur acier ; inox poli et nettoyé
  Couleur : RAL 5010 (bleu)
  Roue avant : fixe 160 mm, aluminium centré, pneus polyuréthane, roulements de précision
  Roue arrière : galets 100 mm et roue orientable arrière 160 mm, aluminium centré, pneus polyuréthane, roulements de précision
  Conformité : CE / UKCA
• Modèle : DTP08-350kg-R1260-DR-Ex (Lève-fût doseur ATEX / UKEX)
  Charge utile (SWL) : 350 kg
  Approche palette : accès par tout côté plat de la palette, sans pieds avant gênants
  Compatibilité fûts : fûts acier, plastique et carton (120–220 litres, y compris fûts MAUSER)
  Fixation du fût : deux tendeurs 50 mm et sangles
  Mécanisme de rotation : boîte slew-ring horizontale avec longue manivelle en inox
  Course de levage : 1260 mm
  Garde sous fût : 1080 mm
  Système de levage : pompe à main hydraulique 13 cc avec vanne de descente ; vérin hydraulique et chaîne d'élévation zinguée
  Protection : polycarbonate transparent incassable antistatique
  Préparation métal : acier doux sablé, pièces inox sablées à l'eau
  Finition : primaire et thermolaquage polyester sur acier ; inox poli et nettoyé
  Couleur : RAL 5010 (bleu)
  Roue avant : fixe 160 mm, aluminium centré, pneus polyuréthane électriquement conducteurs, roulements de précision
  Roue arrière : galets 100 mm et roue orientable arrière 160 mm, pneus polyuréthane électriquement conducteurs, aluminium centré, roulements de précision
  Caractéristiques ATEX : adapté aux zones 1, 2, 21 et 22 ; continuité électrique prise en compte et Déclaration de Conformité fournie
  Conformité : CE / UKCA ; ATEX / UKEX (zones 1, 2, 21, 22)
