Pince de levage et de retournement de fûts DTP08-250kg-R500-CR01

de cylindreverticalehydraulique

Overview

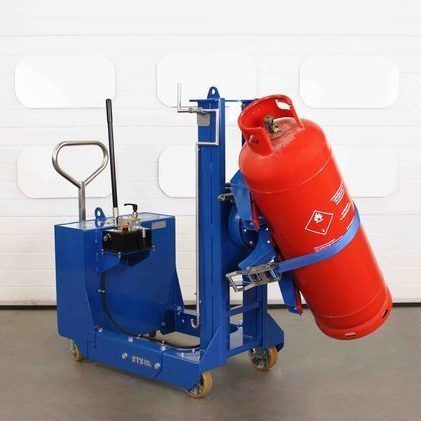

Ce chariot élévateur et rotateur pour bouteilles de gaz à contrepoids est conçu pour la manutention en espaces restreints en supprimant les jambes d'appui avant. L'appareil combine une pompe hydraulique manuelle 13cc pour la montée et un mécanisme manuel de rotation pour orienter les bouteilles en hauteur. Modèle : DTP08-250kg-R500-CR01. Charge utile (SWL) : 250 kg.

Cylinder securing head
La machine est équipée d'un support en caoutchouc compatible avec des diamètres de cylindre de 180 mm à 550 mm et des hauteurs de 1200 mm à 1800 mm. L'opérateur fixe le cylindre contre la plaque à l'aide d'une sangle à cliquet (CR01) avant la levée et la manœuvre. Les semelles en caoutchouc augmentent l'adhérence ; le cliquet se libère en tirant le levier et en faisant pivoter la poignée vers l'avant.

Sideways rotation
Un réducteur avec couronne d'orientation (slew-ring) permet la rotation latérale contrôlée. L'opérateur utilise une longue manivelle en acier inoxydable pour entraîner le réducteur et faire pivoter la bouteille. Le rapport élevé du réducteur réduit l'effort nécessaire ; l'ensemble se verrouille mécaniquement lorsque la rotation n'est pas effectuée.

Manual hydraulic pump
La levée est assurée par une pompe hydraulique manuelle 13cc. L'opérateur pompe en déplaçant la poignée pour déplacer le fluide du réservoir vers le vérin de levage. Pour abaisser, on tourne la poignée de mise à la masse dans le sens antihoraire pour renvoyer le fluide au réservoir. Des composants hydrauliques de qualité et des tuyaux nettoyés avant assemblage garantissent la fiabilité.

Chemical-resistant wheels
L'appareil comporte cinq roues : deux roues avant fixes de 160 mm, deux roulettes d'appui arrière de 100 mm pour la stabilité latérale et une roue directrice arrière de 160 mm. Toutes les roues ont des moyeux en aluminium et des pneus en polyuréthane dur résistants aux huiles, adaptés aux sols plats et nivelés ; des roulements de précision assurent une faible résistance au roulement.

ATEX / UKEX option
Une version certifiée ATEX / UKEX (DTP08-250kg-R500-CR01-Ex) est disponible pour les atmosphères dangereuses (zones 1, 2, 21 et 22). Les unités ATEX/UKEX sont fabriquées pour assurer continuité électrique et chemin de terre ; fournies avec une Déclaration de Conformité du fabricant.

Optional features

• Option ATEX / UKEX — certifiée pour les zones 1, 2, 21 et 22.
• Modèle inox — version en acier inoxydable 304 disponible pour salles propres et environnements GMP.
• Version haute levée — vérin de levage alternatif jusqu'à 760 mm de course pour le positionnement sur bacs de rétention surélevés.

Technical specification
Consulter la fiche technique produit pour les détails complets tels que poids et dimensions.

Characteristics / Technical specifications

• Charge utile (SWL) : 250 kg
• Modèle : DTP08-250kg-R500-CR01
• Accessoire : tête de fixation CR01 avec sangle et cliquet ajustable
• Compatibilité cylindres : diamètres 180 mm–550 mm ; hauteurs 1200 mm–1800 mm
• Course de levage : 500 mm
• Hauteur libre de levage : 450 mm
• Mécanisme de levage : pompe hydraulique manuelle 13cc avec vanne de descente
• Protection : polycarbonate transparent incassable (polycarbonate antistatique sur variante ATEX)
• Préparation des métaux : acier doux sablé ; pièces inox aqua-blastées
• Finition : primaire et peinture polyester en poudre sur acier ; inox lisse et propre
• Couleur unité : RAL 5010 (bleu)
• Roues avant : deux roues fixes Ø160 mm avec roulements de précision
• Matériau roues avant : moyeux aluminium avec pneus polyuréthane (polyuréthane antistatique sur variante ATEX)
• Roues arrière : roue directrice Ø160 mm avec roulements de précision
• Conformité : CE / UKCA (ATEX / UKEX disponible pour les zones 1, 2, 21, 22)
