Appareil de levage manuel DTP08-250kg-R500-CA10

à manivellehydrauliqueà vérin

Présentation

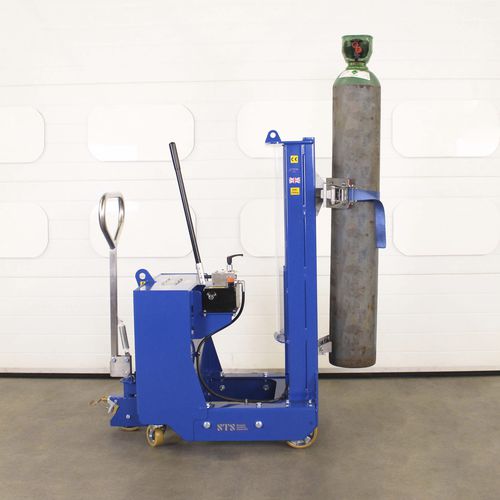

Ce lève-bouteille de gaz contrebalancé est conçu pour les espaces de travail étroits. Le concept supprime la nécessité de pattes en avant de la machine, permettant aux opérateurs de placer des bouteilles dans des zones difficilement accessibles. L'appareil intègre une pompe manuelle hydraulique permettant de lever les bouteilles. Ce modèle a une charge de service sûre (SWL) de 250 kg, extensible sur demande.

Caractéristiques principales

• Tête de fixation du cylindre – Plaque d'appui en caoutchouc adaptée aux bouteilles de diamètre 180 mm à 450 mm. Le cylindre est maintenu contre la plaque par un mécanisme cliquet et sangle (CA10). Les plaques en caoutchouc augmentent l'adhérence; le cliquet se libère en tirant le levier puis en faisant tourner la poignée vers l'avant.
• Pompe hydraulique manuelle – Pompe hydraulique manuelle 13 cc. L'opérateur pompe la poignée pour lever le vérin; la descente s'obtient en tournant la poignée de déverrouillage dans le sens antihoraire. Composants hydrauliques de qualité et flexibles nettoyés pour une fiabilité à long terme.
• Roues résistantes aux produits chimiques – Trois roues au total : deux roues fixes avant de 160 mm et une roue avant directionnelle arrière de 160 mm. Roues à moyeu aluminium avec pneus en polyuréthane dur, résistants aux huiles et équipés de roulements de précision pour une faible résistance au roulement sur sols plats.
• Protection – Carénage en polycarbonate transparent incassable.
• Préparation et finition des métaux – Acier doux sablé, pièces inox sablées à l'eau; acier peint d'apprêt et recouvert de polyester en poudre; pièces inox soigneusement finies.
• Conformité – CE / UKCA. Certification ATEX / UKEX en option pour zones dangereuses.

Options

• Option ATEX / UKEX adaptée aux zones 1, 2, 21 et 22 (version Ex : DTP08-250kg-R500-CA10-Ex).
• Modèle en acier inox 304 adapté aux salles propres et zones GMP.
• Modèle à course augmentée disponible (jusqu'à 760 mm) pour déposer des fûts sur des bassins de rétention plus hauts.

Spécification
Charge de service sûre (SWL) : 250 kg
Écartement de palette : N/A
Approche palette : Approche par tout côté plat d'une palette, pas de pattes devant le lève-bouteille
Serre-bouteille CA10 : Cliquet et sangle réglables pour cylindres de diamètre 180 mm à 450 mm
Course de levage : 500 mm
Hauteur utile : 450 mm
Système de levage : Pompe hydraulique manuelle 13 cc avec vanne de descente
Protection : Polycarbonate transparent incassable (version antistatique sur modèle Ex)
Préparation métal : Acier doux sablé; pièces inox sablées à l'eau
Finition : Acier peint d'apprêt et poudre polyester; inox lisse et propre
Couleur unité : RAL 5010 (bleu)
Type roues avant : Deux roues fixes diamètre 160 mm avec roulements de précision
Matériau roues avant : Moyeu aluminium avec pneus en polyuréthane (pneus antistatiques sur modèle Ex)
Type roue arrière : Roue directionnelle 160 mm avec roulements de précision
Matériau roue arrière : Moyeu aluminium avec pneus en polyuréthane (antistatique sur modèle Ex)
Conformité : CE / UKCA (ATEX / UKEX zones 1,2,21,22 pour le modèle Ex)

Caractéristiques techniques

• Désignation du modèle : DTP08-250kg-R500-CA10
• Charge de service sûre (SWL) : 250 kg
• Course de levage : 500 mm (option tall-lift jusqu'à 760 mm)
• Hauteur utile : 450 mm
• Serre : CA10 cliquet et sangle pour cylindres Ø 180–450 mm
• Système de levage : Pompe hydraulique manuelle 13 cc avec vanne de descente
• Roues : Deux roues fixes avant 160 mm + une roue arrière directionnelle 160 mm; moyeu aluminium; pneus polyuréthane; résistant aux huiles
• Protection : Polycarbonate transparent incassable (protection antistatique pour modèle Ex)
• Préparation & finition : Acier doux sablé; pièces inox aqua-blast; apprêt et peinture polyester en poudre (RAL 5010)
• Options : Modèle Ex certifié ATEX / UKEX zones 1,2,21,22; version inox 304; option course augmentée
• Conformité : CE / UKCA (et ATEX / UKEX si spécifié)
