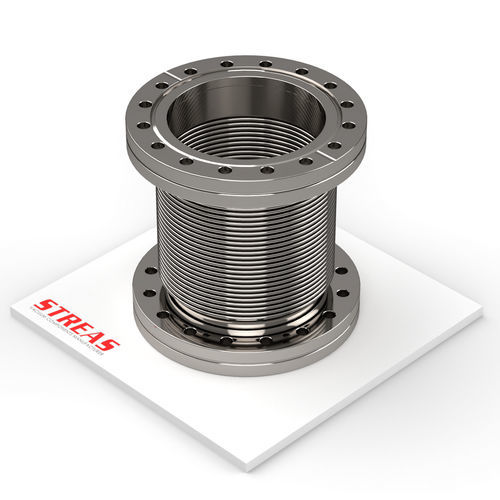

Compensateur de dilatation en acier S16CF-100-1/4

rondà bridepour canalisations

Présentation

Élément flangé déformable conçu pour absorber les dilatations thermiques et les vibrations, évitant les contraintes sur l'installation. Fourni avec finition naturelle ; matériaux adaptés au vide industriel.

Articles disponibles

• S16CF-100-1/4 — DN 16; Disponibilité : Haute; A : 34 mm (1.339 inch); B : 27 mm (1.063 inch); C : 100 mm (3.937 inch)
• S38CF-130-1/4 — DN 38; Disponibilité : Haute; A : 70 mm (2.756 inch); B : 58,7 mm (2.311 inch); C : 130 mm (5.118 inch)
• S63CF-150-1/4 — DN 63; Disponibilité : Moyenne; A : 114 mm (4.488 inch); B : 92,2 mm (3.63 inch); C : 150 mm (5.906 inch)
• S100CF-150-1/4 — DN 100; Disponibilité : Moyenne; A : 152 mm (5.984 inch); B : 130,3 mm (5.13 inch); C : 150 mm (5.906 inch)
• S150CF-200-1/4 — DN 150; Disponibilité : Moyenne; A : 202 mm (7.953 inch); B : 181 mm (7.126 inch); C : 200 mm (7.874 inch)
• S200CF-260-1/4 — DN 200; Disponibilité : Faible; A : 253 mm (9.961 inch); B : 231,8 mm (9.126 inch); C : 260 mm (10.236 inch)
• S250CF-280-1/4 — DN 250; Disponibilité : Faible; A : 306 mm (12.047 inch); B : 284 mm (11.181 inch); C : 280 mm (11.024 inch)

Caractéristiques / spécifications techniques

• Gamme : CF
• Type de gamme : CF
• Type de produit : Raccords flexibles pour tuyauterie
• Matériaux (général) : soufflet en AISI 321; brides en AISI 304
• Finition : Naturelle
• Fonction : éléments flangés déformables pour absorber dilatations thermiques et vibrations
• Documentation disponible : fiche produit commerciale (S10-11341-GC.pdf) et fiche technique (S10-11341-ST.pdf)
• Image technique et dessins disponibles sur la page produit
