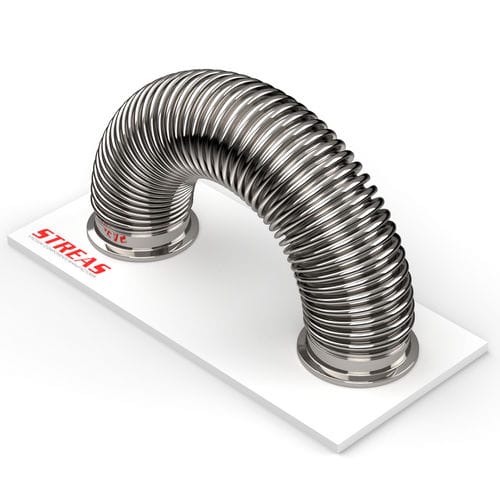

Assemblage de tuyau flexible industriel FR series

en acier

Tuyauterie flexible flangée de la série KF conçue pour des liaisons articulées, avec un procédé de recuit qui facilite la déformation plastique tout en préservant l'intégrité structurelle. Disponible avec tube en AISI 316 et brides en AISI 304, en plusieurs diamètres et longueurs pour s'adapter à de nombreuses applications industrielles.

Caractéristiques principales :

• Ligne : KF
• Type : Tuyauteries flexibles de connexion flangées
• Finition : Recuite
• Matériaux : tube AISI 316 ; brides AISI 304
• Fonction : liaisons articulées polyvalentes ; procédé de recuit pour faciliter la déformation plastique

Articles disponibles (code — matériaux — finition — DN — A — B — disponibilité) :

• FR10KF-250-6/4 — AISI 316 et AISI 304 — Recuite — DN 10 — A : 30 mm (1.181 inch) — B : 250 mm (9.843 inch) — Disponibilité : Moyenne
• FR10KF-500-6/4 — AISI 316 et AISI 304 — Recuite — DN 10 — A : 30 mm (1.181 inch) — B : 500 mm (19.685 inch) — Disponibilité : Moyenne
• FR10KF-750-6/4 — AISI 316 et AISI 304 — Recuite — DN 10 — A : 30 mm (1.181 inch) — B : 750 mm (29.528 inch) — Disponibilité : Moyenne
• FR10KF-1000-6/4 — AISI 316 et AISI 304 — Recuite — DN 10 — A : 30 mm (1.181 inch) — B : 1000 mm (39.37 inch) — Disponibilité : Moyenne
• FR10KF-1500-6/4 — AISI 316 et AISI 304 — Recuite — DN 10 — A : 30 mm (1.181 inch) — B : 1500 mm (59.055 inch) — Disponibilité : Moyenne
• FR10KF-2000-6/4 — AISI 316 et AISI 304 — Recuite — DN 10 — A : 30 mm (1.181 inch) — B : 2000 mm (78.74 inch) — Disponibilité : Moyenne
• FR10KF-3000-6/4 — AISI 316 et AISI 304 — Recuite — DN 10 — A : 30 mm (1.181 inch) — B : 3000 mm (118.11 inch) — Disponibilité : Moyenne
• FR16KF-250-6/4 — AISI 316 et AISI 304 — Recuite — DN 16 — A : 30 mm (1.181 inch) — B : 250 mm (9.843 inch) — Disponibilité : Élevée
• FR16KF-500-6/4 — AISI 316 et AISI 304 — Recuite — DN 16 — A : 30 mm (1.181 inch) — B : 500 mm (19.685 inch) — Disponibilité : Élevée
• FR16KF-750-6/4 — AISI 316 et AISI 304 — Recuite — DN 16 — A : 30 mm (1.181 inch) — B : 750 mm (29.528 inch) — Disponibilité : Élevée
• FR16KF-1000-6/4 — AISI 316 et AISI 304 — Recuite — DN 16 — A : 30 mm (1.181 inch) — B : 1000 mm (39.37 inch) — Disponibilité : Élevée
• FR16KF-1500-6/4 — AISI 316 et AISI 304 — Recuite — DN 16 — A : 30 mm (1.181 inch) — B : 1500 mm (59.055 inch) — Disponibilité : Élevée
• FR16KF-2000-6/4 — AISI 316 et AISI 304 — Recuite — DN 16 — A : 30 mm (1.181 inch) — B : 2000 mm (78.74 inch) — Disponibilité : Élevée
• FR16KF-3000-6/4 — AISI 316 et AISI 304 — Recuite — DN 16 — A : 30 mm (1.181 inch) — B : 3000 mm (118.11 inch) — Disponibilité : Élevée
• FR25KF-250-6/4 — AISI 316 et AISI 304 — Recuite — DN 25 — A : 40 mm (1.575 inch) — B : 250 mm (9.843 inch) — Disponibilité : Élevée
• FR25KF-500-6/4 — AISI 316 et AISI 304 — Recuite — DN 25 — A : 40 mm (1.575 inch) — B : 500 mm (19.685 inch) — Disponibilité : Élevée
• FR25KF-750-6/4 — AISI 316 et AISI 304 — Recuite — DN 25 — A : 40 mm (1.575 inch) — B : 750 mm (29.528 inch) — Disponibilité : Élevée
• FR25KF-1000-6/4 — AISI 316 et AISI 304 — Recuite — DN 25 — A : 40 mm (1.575 inch) — B : 1000 mm (39.37 inch) — Disponibilité : Élevée
• FR25KF-1500-6/4 — AISI 316 et AISI 304 — Recuite — DN 25 — A : 40 mm (1.575 inch) — B : 1500 mm (59.055 inch) — Disponibilité : Élevée
• FR25KF-2000-6/4 — AISI 316 et AISI 304 — Recuite — DN 25 — A : 40 mm (1.575 inch) — B : 2000 mm (78.74 inch) — Disponibilité : Élevée
• FR25KF-3000-6/4 — AISI 316 et AISI 304 — Recuite — DN 25 — A : 40 mm (1.575 inch) — B : 3000 mm (118.11 inch) — Disponibilité : Élevée
• FR40KF-250-6/4 — AISI 316 et AISI 304 — Recuite — DN 40 — A : 55 mm (2.165 inch) — B : 250 mm (9.843 inch) — Disponibilité : Élevée
• FR40KF-500-6/4 — AISI 316 et AISI 304 — Recuite — DN 40 — A : 55 mm (2.165 inch) — B : 500 mm (19.685 inch) — Disponibilité : Élevée
• FR40KF-750-6/4 — AISI 316 et AISI 304 — Recuite — DN 40 — A : 55 mm (2.165 inch) — B : 750 mm (29.528 inch) — Disponibilité : Élevée
• FR40KF-1000-6/4 — AISI 316 et AISI 304 — Recuite — DN 40 — A : 55 mm (2.165 inch) — B : 1000 mm (39.37 inch) — Disponibilité : Élevée
• FR40KF-1500-6/4 — AISI 316 et AISI 304 — Recuite — DN 40 — A : 55 mm (2.165 inch) — B : 1500 mm (59.055 inch) — Disponibilité : Élevée
• FR40KF-2000-6/4 — AISI 316 et AISI 304 — Recuite — DN 40 — A : 55 mm (2.165 inch) — B : 2000 mm (78.74 inch) — Disponibilité : Élevée
• FR40KF-3000-6/4 — AISI 316 et AISI 304 — Recuite — DN 40 — A : 55 mm (2.165 inch) — B : 3000 mm (118.11 inch) — Disponibilité : Élevée
• FR50KF-250-6/4 — AISI 316 et AISI 304 — Recuite — DN 50 — A : 75 mm (2.953 inch) — B : 250 mm (9.843 inch) — Disponibilité : Élevée
• FR50KF-500-6/4 — AISI 316 et AISI 304 — Recuite — DN 50 — A : 75 mm (2.953 inch) — B : 500 mm (19.685 inch) — Disponibilité : Élevée
• FR50KF-750-6/4 — AISI 316 et AISI 304 — Recuite — DN 50 — A : 75 mm (2.953 inch) — B : 750 mm (29.528 inch) — Disponibilité : Élevée
• FR50KF-1000-6/4 — AISI 316 et AISI 304 — Recuite — DN 50 — A : 75 mm (2.953 inch) — B : 1000 mm (39.37 inch) — Disponibilité : Élevée
• FR50KF-1500-6/4 — AISI 316 et AISI 304 — Recuite — DN 50 — A : 75 mm (2.953 inch) — B : 1500 mm (59.055 inch) — Disponibilité : Élevée
• FR50KF-2000-6/4 — AISI 316 et AISI 304 — Recuite — DN 50 — A : 75 mm (2.953 inch) — B : 2000 mm (78.74 inch) — Disponibilité : Élevée
• FR50KF-3000-6/4 — AISI 316 et AISI 304 — Recuite — DN 50 — A : 75 mm (2.953 inch) — B : 3000 mm (118.11 inch) — Disponibilité : Élevée

Documents techniques :

• Fiche commerciale et fiche technique disponibles en PDF (voir documents joints)

Caractéristiques / Spécifications techniques :

• Matériaux : tube AISI 316 ; brides AISI 304
• Finition : recuite
• Gamme de DN disponibles : 10, 16, 25, 40, 50
• Dimension A (exemple par DN) : 30 mm pour DN 10/16 ; 40 mm pour DN 25 ; 55 mm pour DN 40 ; 75 mm pour DN 50
• Longueurs disponibles B : 250, 500, 750, 1000, 1500, 2000, 3000 mm (variantes par DN)
• Type de produit : Tuyauteries flexibles flangées pour liaisons articulées
• Fichiers techniques disponibles : dessin technique (.PNG) et fiches produit/technique en PDF
