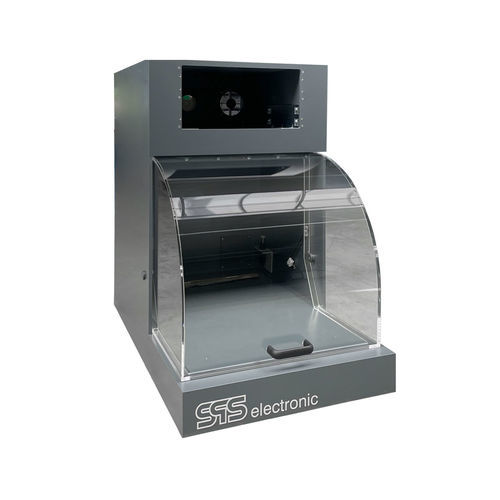

Boîtier de bureau HB 5000A

rectangulaireen verre acryliquede test

Résumé
Les cages d'essai (DUT) conviennent aux postes d'essai nécessitant une protection contre les contacts accidentels conformément à la norme EN 50191. La cage empêche l'accès au produit en test pendant la présence de tensions dangereuses ; l'ouverture du capot entraîne la coupure forcée de la tension dangereuse. Les cages extra larges avec capot acrylique pivotant sont adaptées aux échantillons de grande taille et aux quantités moyennes.

Points clés

• Dimensions maximales du DUT : 580 x 350 x 700 mm (LxHxP)
• Capot pivotant en verre acrylique avec amortisseur
• Châssis en PVC (RAL 7011)
• Compartiment pour appareil 19'' / 5 UH intégré
• Conception conforme CE selon EN 50191

Conception et matériaux

• Châssis en PVC (RAL 7011) avec compartiment 19'' / 5 UH
• Capot en verre acrylique pivotant avec amortisseur

Sécurité et contenu de la livraison

• Version OEM : interrupteurs de fin de course de sécurité intégrés ; la logique de sécurité n'est pas fournie par défaut
• Verrouillage à solénoïde en option : type ZH 61 / ZH 66
• La cage coupe automatiquement la tension dangereuse à l'ouverture (EN 50191)

Options & variantes de connexion

• Raccordement dans le capot : adaptateur de base avec 10 prises bananes (type BA 18) ou combinaison prise + bananes (type BA 00)
• Types de prises sélectionnables : Type E (EU), US, I, CH, UK, AUS (options du configurateur)
• Kits de raccordement / relais de coupure sélectionnables pour instruments spécifiques (ex. HA 6680U, KT 6680U/KT 6780H, HA 188X/ST 6600, S 1802M, ST 4000, KT 1886/KT 1880)
• Option d'extension de garantie disponible (ex. extension à 24 mois)

Notes d'utilisation
Conçue pour accueillir des échantillons volumineux et des quantités moyennes tout en garantissant la protection de l'opérateur lors d'essais haute tension. La version OEM fournit des interrupteurs de fin de course de sécurité intégrés ; la logique de sécurité nécessaire ou des dispositifs de verrouillage supplémentaires doivent être choisis en option ou fournis séparément.

Caractéristiques / spécifications techniques

• Désignation modèle : HB 5000A (version OEM)
• Dimensions maximales du DUT (LxHxP) : 580 x 350 x 700 mm
• Dimensions extérieures (LxHxP) : 680 x 1 050 x 1 100 mm
• Matériau du châssis : PVC (RAL 7011)
• Capot : verre acrylique pivotant avec amortisseur
• Compartiment pour appareil : 19'' / 5 UH
• Sécurité : interrupteurs de fin de course intégrés dans la version OEM ; pas de logique de sécurité incluse par défaut
• Verrouillage optionnel : ZH 61 / ZH 66
• Conformité CE : conception selon EN 50191
• Options de raccordement typiques : BA 18, BA 00, plusieurs types de prises nationales via le configurateur
• Marque / Fabricant : SPS electronic
