Contrôleur de conformité électrique pour appareil médical S 6600H

Présentation
Les modèles S 6600H, S 6600U et KT 6680U sont des testeurs de sécurité universels destinés aux contrôles de sécurité électrique en laboratoire, atelier et production. Les S 6600H et S 6600U sont des appareils de table ; le KT 6680U est un module enfichable pour baie de test.

Connexions et variantes

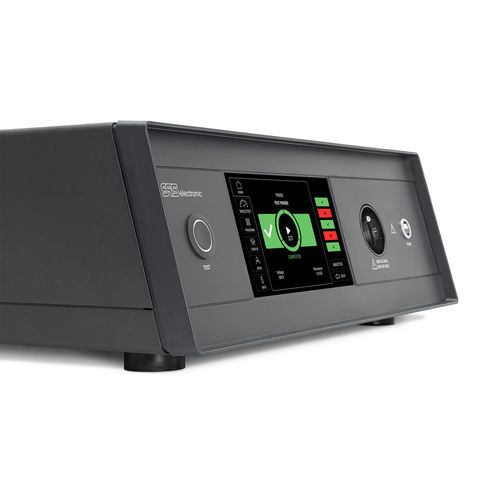

• S 6600H : appareil de table avec prises d'alimentation spécifiques au pays en façade pour raccordement direct de l'équipement testé.

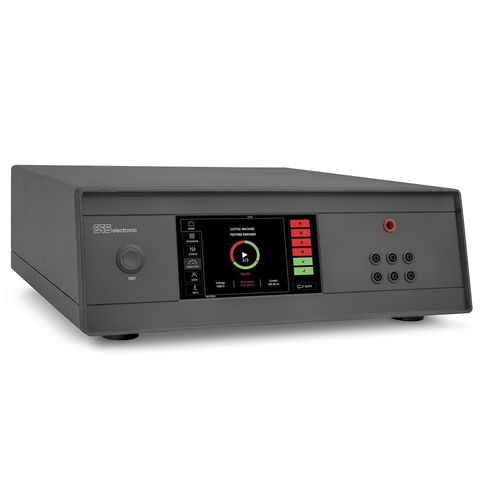

• S 6600U : appareil de table avec prises de laboratoire et prises haute tension en façade pour configurations d'essai polyvalentes.
• KT 6680U : module enfichable pour intégration dans des racks de test ou systèmes automatisés.

Fonctions de test principales

• Essai haute tension (Hipot) AC : 100 – 5 500 V, courant d'essai jusqu'à 20 mA.
• Essai haute tension (Hipot) DC : 100 – 6 000 V, courant d'essai jusqu'à 20 mA.
• Mesure d'isolation (DC) : tension d'essai 100 – 6 000 V ; plage de résistance indiquée : 100 kΩ – 50 GΩ (mention alternative : 250 kΩ – 50 GΩ).
• Essai conducteur de protection (PE) AC : 1 – 32 A ; plage de résistance 0 – 6 Ω.
• Mesure de résistance : 1 Ω – 1 MΩ.
• Seuils de continuité : < 14 Ω = court‑circuit ; > 100 kΩ = pas de continuité.

Applications

• Contrôles de fin de ligne et tests de sécurité en production.
• Assurance qualité en fabrication électronique et électrique.
• Vérifications en laboratoire, maintenance et réparations.
• Tests pour équipements médicaux, électroniques de puissance et composants e‑mobility lorsqu'aucun test fonctionnel n'est requis.

Détails
Ces appareils sont dédiés aux mesures de sécurité : essais Hipot AC/DC, mesures d'isolation et tests du conducteur de protection. Les plages haute tension permettent des essais AC jusqu'à 5 500 V et DC jusqu'à 6 000 V avec des courants d'essai jusqu'à 20 mA. La mesure d'isolation couvre des résistances très élevées adaptées à l'évaluation de la qualité d'isolement. Les tests PE fournissent des courants de 1 A à 32 A pour la vérification du conducteur de protection. Les options de connexion dépendent de la variante choisie (prises en façade, bornes labo/HV ou intégration en rack).

Caractéristiques / spécifications techniques

• Modèle : S 6600H (famille de produits incluant S 6600U et KT 6680U).
• Essai haute tension AC : 100 – 5 500 V, courant d'essai jusqu'à 20 mA.
• Essai haute tension DC : 100 – 6 000 V, courant d'essai jusqu'à 20 mA.
• Mesure d'isolation (DC) : 100 – 6 000 V ; plage de résistance : 100 kΩ – 50 GΩ (référence alternative : 250 kΩ – 50 GΩ).
• Test conducteur de protection : 1 – 32 A ; plage de résistance 0 – 6 Ω.
• Mesure de résistance : 1 Ω – 1 MΩ.
• Test de continuité : < 14 Ω = court‑circuit ; > 100 kΩ = pas de continuité.
• Alimentation : large plage, env. 90 – 250 V (mentionnée aussi 90 – 253 V), 50/60 Hz.
• Variantes : table avec prise secteur (S 6600H) ; table avec prises labo (S 6600U) ; module rack enfichable (KT 6680U).
• Usages typiques : tests HV de sécurité, mesures d'isolation, vérification du conducteur de protection en laboratoire, atelier et production.
• Fabricant : SPSelectronic.
