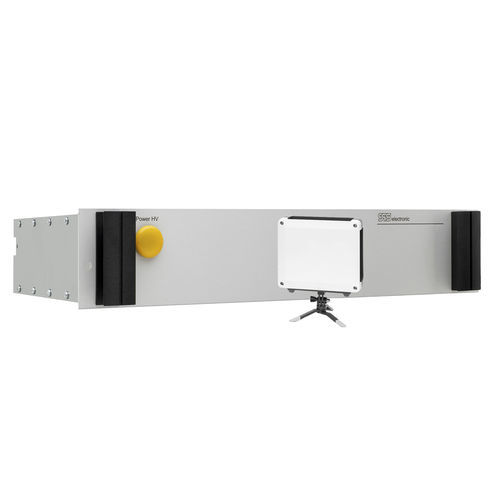

Testeur de décharge partielle PD 4020L

de résistance d'isolementpour appareils électriquesde laboratoire

L'appareil de mesure des décharges partielles PD 4020L peut être utilisé pour mesurer les décharges partielles, mais aussi pour mesurer la tension d'isolation. Que ce soit pour tester des matériaux isolants individuels, tels que les plastiques ou les vernis, ou pour contrôler des composants de la chaîne cinématique, tels que les stators ou les connecteurs, que ce soit en laboratoire ou en production, pour la fabrication en petites ou grandes séries : le PD 4020L est adapté à tous les environnements et à toutes les exigences et fournit des résultats de mesure précis.

Les décharges partielles, provoquées par un générateur externe de haute tension ou de tension de choc, peuvent être mesurées à l’aide d’une technique de mesure active, aussi bien par radiofréquence que par induction. La technique de mesure par radiofréquence est le premier choix pour les échantillons ouverts, comme par exemple un stator. Pour les échantillons fermés ou blindés, tels que les onduleurs ou les moteurs, les décharges partielles peuvent être mesurées par une technique inductive via les câbles de raccordement de l’échantillon.

Les différentes méthodes de mesure, adaptées à l’échantillon, peuvent être facilement mises en œuvre via notre logiciel de contrôle DAT 3805. La méthode de mesure des décharges partielles est conforme à la norme CEI 61934.

Remarque concernant l'étalonnage du test de surtension et la mesure des décharges partielles
Seuls les étalonnages en usine conformes à nos spécifications peuvent être effectués ici. Pour le test de surtension, cela comprend la vérification de la tension du générateur, la mesure (à l'aide d'oscilloscopes) de la tension de surtension affichée et la vérification de la pente de ses flancs. Pour la mesure des décharges partielles, trois niveaux sont simulés et contrôlés à l'aide de notre simulateur CR 4000.
