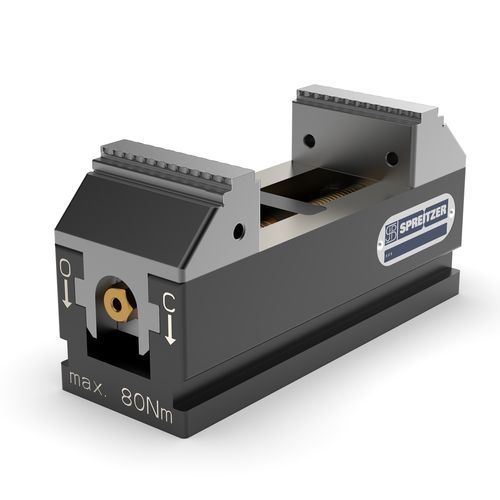

Étau à serrage centrant MZR

pour machine-outilpour machine-outil 5 axeshorizontal

Les étaux de centrage mécaniques de la série MZR sont des dispositifs de serrage économiques destinés à l’usinage de pièces brutes sur centres d’usinage multiaxes et systèmes de fabrication automatisés. Grâce à leur conception compacte, ils garantissent une excellente accessibilité à la pièce, notamment sur les machines 5 axes avec espace de travail réduit.
Ces systèmes de serrage sont conçus pour les applications nécessitant un serrage fiable et économique, lorsque la précision de centrage maximale n’est pas prioritaire.
La plage de serrage peut être augmentée grâce aux mors réversibles monoblocs avec surfaces de préhension intégrées. Le serrage positif des pièces brutes assure des forces de maintien élevées sans pré-marquage de la pièce.

Caractéristiques
• Construction compacte pour l’usinage multiaxes
• Étau de centrage mécanique pour pièces brutes
• Version de base économique
• Mors réversibles avec profil de préhension intégré
• Plage de serrage étendue grâce aux mors réversibles
• Adapté au serrage extérieur et intérieur
• Serrage puissant sans pré-marquage
• Mors de base ajustés
• Broche trempée
• Surfaces fonctionnelles rectifiées avec précision
• Exécution avec traitement de surface durci

Matériau
• Acier à outils traité

Précision
• Répétabilité : 0,01 mm
• Précision d’appariement : 0,03 mm

Applications
• Centres d’usinage multiaxes
• Systèmes automatisés
• Production unitaire
• Petites séries
• Serrage de pièces brutes

Conseil pratique
Résultats optimaux pour des pièces jusqu’à 600 N/mm² de résistance du matériau.
La plage de serrage peut être augmentée en retournant les mors.

Livraison
• 1 étau de centrage MZR
• 2 mors réversibles avec profil de préhension
• Notice d’utilisation

Versions disponibles
• MZR 80-36
• MZR 120-36
• MZR 120-60
• MZR 150-80
• MZR 170-60
• MZR 190-100
• MZR 220-60
• MZR 220-80
• MZR 220-125
• MZR 280-100
• MZR 320-125
