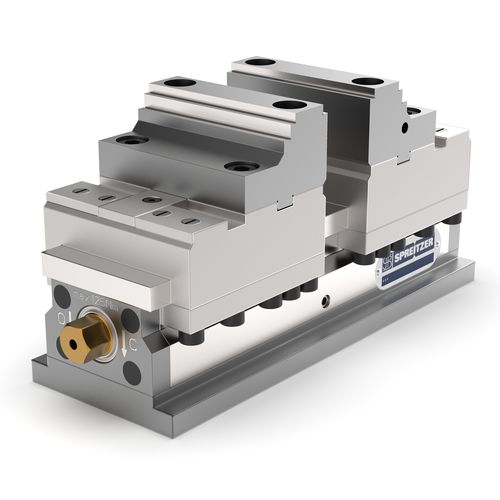

Étau à serrage centrant MZC

pour machine-outilpour machine-outil 5 axeshorizontal

Les étaux de centrage mécaniques de la série MZC se distinguent par une construction entièrement fermée, massive et résistante à la torsion. Cette conception encapsulée réduit les opérations de nettoyage ainsi que les dysfonctionnements dus à la contamination ou aux copeaux coincés.

La grande capacité de serrage et la force de maintien élevée permettent une utilisation universelle et flexible sur les centres d’usinage multiaxes. La construction fermée offre également des avantages importants pour les centres d’usinage 3 axes et horizontaux.

La conception compacte optimisée ainsi que les différentes variantes de mors garantissent une accessibilité maximale à la pièce et une adaptation à différents concepts de machines et exigences clients.
Le schéma de fixation situé sur la face inférieure permet une intégration simple dans les systèmes standards de palettes et de changement rapide. Des versions entièrement intégrées pour systèmes System 3R, EROWA, HIRSCHMANN ou ZeroClamp sont disponibles sur demande.

La série MZC convient aussi bien aux pièces brutes qu’aux pièces pré-usinées et peut être utilisée pour les premières et secondes opérations de serrage.

Caractéristiques
• Étau de centrage mécanique à construction entièrement encapsulée
• Construction massive et résistante à la torsion
• Réduction des opérations de nettoyage et protection contre les copeaux
• Grande capacité de serrage et force de maintien élevée
• Utilisation universelle sur centres d’usinage multiaxes
• Adapté aux usinages 3 axes, horizontaux et 5 axes
• Force de maintien élevée pour pièces brutes et pré-usinées
• Première et deuxième prise avec haute précision
• Différentes variantes de mors disponibles
• Accessibilité maximale à la pièce
• Surfaces fonctionnelles rectifiées avec précision
• Mors de base ajustés sans jeu
• Version avec traitement de surface durci
• Intégration facile dans les systèmes de palettes et de changement rapide

Matériau
• Acier à outils traité

Versions
Version MZC E :
• Broche trempée
Version MZC S :
• Broche trempée et rectifiée

Précision
Version MZC E :
• Précision de centrage : ±0,015 mm
• Répétabilité : 0,01 mm
• Précision d’appariement : 0,01 mm
Version MZC S :
• Précision de centrage : ±0,005 mm
• Répétabilité : 0,003 mm
• Précision d’appariement : 0,01 mm

Applications
• Centres d’usinage multiaxes
• Usinage 5 axes
• Usinage 3 axes
• Centres d’usinage horizontaux
• Usinage HPC
• Fraisage de précision
• Production unitaire
• Petites séries
• Serrage intérieur et extérieur

Livraison
• 1 étau de centrage MZC
• 1 paire de mors réversibles étagés
• Notice d’utilisation

Conseil pratique
Le raccord optionnel d’air de barrage empêche également la pénétration de liquides et de copeaux.

Versions disponibles
• MZC 220-80 E
• MZC 220-80 S
• MZC 280-100 E
• MZC 280-100 S
• MZC 360-125 E
• MZC 360-125 S
