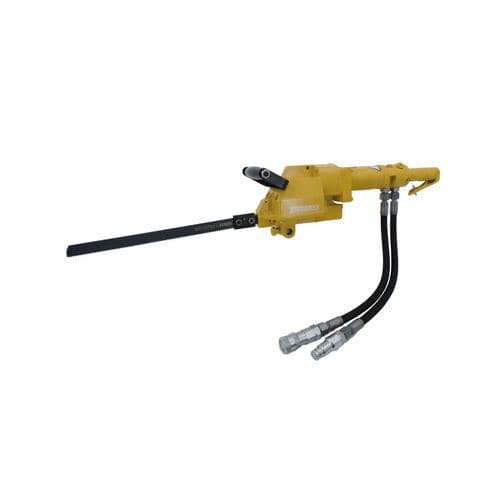

Scie alternative 5 1223 0050

pour métauxpour acierpour tuyaux

Présentation du produit
Scie alternative hydraulique conçue pour circuits hydrauliques ouverts et homologation ATEX pour groupe de machines I catégorie M2. Destinée à des applications exigeantes avec vitesse de coupe élevée, notamment pour le creusement souterrain, les travaux sur canalisations et les interventions sous-marines.

Attributs principaux

• Source d'énergie : Hydraulique
• Pression de service : 90-140 bar
• Type de vanne / Commande : Vanne à levier
• Domaines d'application : Mines souterraines
• ATEX : IM2ExhIMbT5

Données techniques (tableau)
RÉF. : 5 1223 0050
Spécification ATEX : IM2ExhIMbT5
Source d'énergie : Hydraulique
Pression de service : 90-140 bar
Débit : 20-50 l/min
Commande : Vanne à levier
Leistung : 2,8
Course (libre) : 330 rpm
Course : 60,00 mm
Raccord : M18x1.5 mm
Raccord flexible hydraulique : Flat-Star A250-OM/OF-1/2"BSP
Fluide hydraulique : Huile hydraulique
Type de circuit hydraulique : circuit ouvert
Classe de filtration d'huile : ISO-level of purity 20/18/13
Température de l'huile : -34 à +82 °C
Viscosité de l'huile : >13 centistokes
Niveau sonore LpA : <70,0 dB(A)
Niveau de vibrations : <2,5 m/s²
Poids : 13,0 kg
Domaines d'application / secteur : Construction d'énergie et canalisations; Industrie métallurgique et construction en acier; Construction d'installations et mécanique; Travaux sous-marins

Accessoires (aperçu)
Plusieurs groupes d'accessoires sont disponibles : lames de scie en différentes matières et géométries, brides, guides à arceau, chaînes d'extension, adaptateurs, flexibles hydrauliques et articles de maintenance.

• Lames HSS (divers TPI, longueurs, largeurs et applications)
• Lames HSS-Bimétal (tailles pour plastique, fonte et acier)
• Lames HSS-SL (pour métaux non ferreux et aciers inoxydables)
• Lames "Fast Cut" HSS et HSS-SL (standard et qualité élevée)
• Lames HSS-Bimetal-VP7 (qualité supérieure, multi-matériaux)
• Lame à pointe carbure et lames HSS revêtues carbure (pour fonte, fonte ductile, applications béton)
• Brides pour tuyaux et profils (plusieurs tailles pour diamètres de tuyaux jusqu'à plusieurs centaines de mm)
• Guides à arceau et brides avec guide à arceau (pour coupe contrôlée sur tuyaux)
• Chaînes d'extension (longueurs 500 mm, 1000 mm, 2000 mm)
• Clés rapides pour brides, tendeurs
• Brides d'alimentation automatique (cylindre pneumatique ou ressort à gaz)
• Adaptateurs pour coupe excentrée
• Kits de flexibles hydrauliques et autres accessoires hydrauliques
• Divers accessoires : bloc de sécurité (pression amont jusqu'à 350 bar, max. 50 l/min), mallette, huile multi-usages pour nettoyage et protection

Remarques sur les accessoires
Les tableaux d'accessoires listent de nombreux numéros de commande, dents par pouce (TPI), longueurs, largeurs, hauteurs, classes de qualité et matériaux recommandés. Pour le choix de la lame : « Longueur de lame nécessaire = section transversale max. + 130 mm ».

Caractéristiques / Spécifications techniques

• Numéro de commande : 5 1223 0050
• Spécification ATEX : IM2ExhIMbT5
• Source d'énergie : Hydraulique
• Pression de service : 90-140 bar
• Débit : 20-50 l/min
• Commande : Vanne à levier
• Puissance (Leistung) : 2,8
• Course (libre) : 330 rpm
• Course : 60,00 mm
• Raccord : M18x1.5 mm
• Raccord flexible hydraulique : Flat-Star A250-OM/OF-1/2"BSP
• Fluide hydraulique : Huile hydraulique
• Type de circuit hydraulique : circuit ouvert
• Classe de filtration d'huile : ISO-level of purity 20/18/13
• Température de l'huile : -34 à +82 °C
• Viscosité de l'huile : >13 centistokes
• Niveau sonore LpA : <70,0 dB(A)
• Niveau de vibrations : <2,5 m/s²
• Poids : 13,0 kg
• Domaines d'application : Construction d'énergie et canalisations; Industrie métallurgique et construction en acier; Construction d'installations et mécanique; Travaux sous-marins
