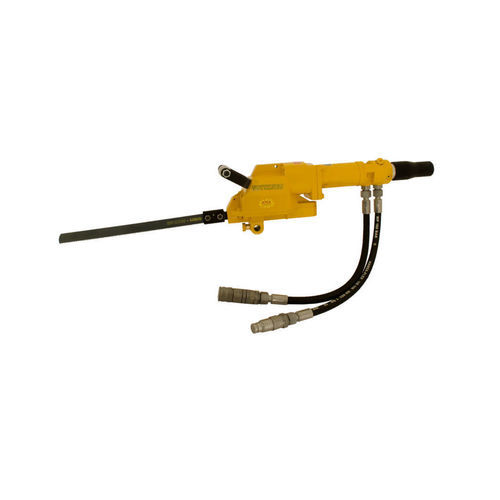

Scie alternative 5 1220 0010

pour métaux non ferreuxpour plastiquepour métaux

Présentation
Scie alternative hydraulique 5 1220 0010 conçue pour des applications industrielles exigeantes et des découpes sous‑marines. Offre une commande variable par poignée rotative et une certification ATEX II2GExhIIBT5Gb pour zones dangereuses.

Principaux attributs

• Source d'énergie : Hydraulique
• Pression de service : 90–140 bar
• Débit : 10–50 l/min
• Commande : Poignée rotative (vitesse variable)
• Fonctionnement submersible
• ATEX : II2GExhIIBT5Gb

Données techniques

• Numéro de commande : 5 1220 0010
• Spécification ATEX : II2GExhIIBT5Gb
• Source d'énergie : Hydraulique
• Pression de service : 90–140 bar
• Débit : 10–50 l/min
• Commande : Poignée rotative
• Puissance : 2.8
• Course (libre) : 300 rpm
• Course : 60,00 mm
• Raccord : M18x1.5 mm
• Raccord tuyau hydraulique : Flat-Star A250-OM/OF-1/2 BSP
• Fluide hydraulique : Huile hydraulique
• Type de circuit hydraulique : circuit ouvert
• Classe de filtration huile : ISO 20/18/13
• Température de l'huile : -34 à +82 °C
• Viscosité : supérieure à 13 centistokes
• Niveau sonore LpA : inférieur à 70,0 dB(A)
• Niveau de vibration : inférieur à 2,5 m/s²
• Poids : 10,5 kg
• Domaines d'application : Construction d'énergie et de canalisations ; Industrie métallurgique et construction acier ; Construction d'installations et mécanique ; Travaux sous‑marins

Accessoires (aperçu)
Le produit est livré avec une gamme complète d'accessoires : familles de lames multiples, colliers, guides en arc, chaînes d'extension, adaptateurs, flexibles hydrauliques et éléments de montage. Exemples et catégories représentatives ci‑dessous.

Lames HSS (exemples)

• 9 2501 0590 — 4 TPI — 300 mm
• 9 2501 0700 — 4 TPI — 530 mm
• 9 2501 0120 — 6 TPI — 300 mm
• 9 2501 0710 — 8 TPI — 600 mm
• 9 2501 0020 — 14 TPI — 150 mm (métaux non ferreux et inox)

Lames HSS‑Bimétal (exemples)

• 9 2501 1010 — 6 TPI — 200 mm — plastique, fonte
• 9 2501 1110 — 14 TPI — 200 mm — fonte et acier plein
• 9 2501 1140 — 14 TPI — 770 mm — acier lourd

Autres familles de lames
Lames à pointe carbure, Fast Cut et HSS‑SL disponibles pour matériaux durs et abrasifs ; longueur de lame requise = section transversale max + 130 mm.

Colliers, guides et accessoires de montage

• Colliers pour tuyaux : ex. 5 1202 9960 (Ø max 325 mm), 5 1202 8940 (Ø max 530 mm)
• Guides en arc : ex. 5 1207 9970 (pour Ø ≤ 325 mm), 5 1207 8910 (pour Ø ≤ 530 mm)
• Chaînes d'extension : variantes 500 / 1 000 / 2 000 mm (5 1201 9010 / 5 1201 9030 / 5 1201 9020)

Accessoires divers

• Kit de tuyaux hydrauliques : 2 1317 9010
• Bloque de sécurité (pression d'entrée jusqu'à 350 bar) : 2 2406 9900
• Mallette de transport : 5 1212 9000
• Huile multi‑usage pour nettoyage/protection : 9 9902 0120

Remarques
Numéro de commande affiché : 5 1220 0010. Certification ATEX et capacité submersible pour utilisation en environnements dangereux et applications sous‑marines. La commande par poignée rotative permet un réglage fin de la vitesse selon le matériau.

Spécifications techniques

• Numéro de commande : 5 1220 0010
• ATEX : II2GExhIIBT5Gb
• Source d'énergie : Hydraulique
• Pression de service : 90–140 bar
• Débit : 10–50 l/min
• Commande : Poignée rotative
• Puissance : 2.8
• Course : 60,00 mm
• Course (libre) : 300 rpm
• Raccord : M18x1.5 mm
• Raccord tuyau hydraulique : Flat-Star A250-OM/OF-1/2 BSP
• Fluide hydraulique : Huile hydraulique
• Circuit hydraulique : circuit ouvert
• Classe de filtration : ISO 20/18/13
• Température huile : -34 à +82 °C
• Viscosité : > 13 centistokes
• Niveau sonore LpA : < 70,0 dB(A)
• Niveau de vibration : < 2,5 m/s²
• Poids : 10,5 kg
