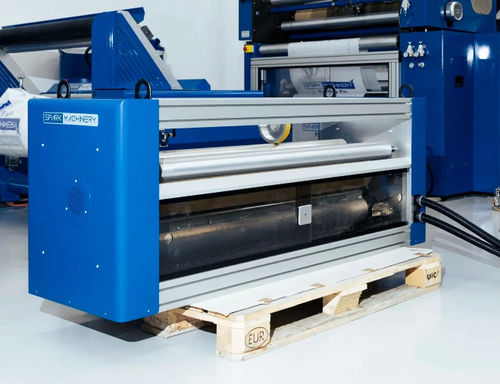

Machine de découpe à lame PC0

de filmsacs en plastiqueCNC

Le modèle PC0 est un dispositif motorisé à installer comme unité hôte dans les extrudeuses, les découpeuses, les machines d'impression et de soudage, et dans toutes les lignes de traitement des films en mouvement. Il réalise des pré-découpes transversales sur des matériaux de différentes épaisseurs avec une largeur personnalisable. L'unité permet de réaliser des ouvertures faciles sur les sacs, les sacs poubelles, les shoppers, les étiquettes, etc. Le film en défilement arrive sur la machine et est prédécoupé par l'arbre porte-lame qui vient en opposition au contre-rouleau supportant le matériau. Le PC0 se déplace grâce à un système d'entraînement composé d'un moteur brushless intégré, d'un pilote et d'un encodeur qui synchronisent la vitesse de l'arbre des lames avec la vitesse de déplacement du film. Ce système empêche l'étirement du matériau traité, assurant des coupes toujours précises et égalisant la vitesse de l'appareil à celle de la ligne ou de la machine hôte. Groupe de pré-coupe L'unité de prédécoupage se compose d'un arbre avec denture (1) sur lequel sont vissées les lames dentées (2). Lors de la commande, il est possible de choisir le nombre de lignes de lames à monter sur l'arbre, jusqu'à un maximum de 4 lignes. La profondeur de la coupe sur le matériau est réglable manuellement à l'aide de vis situées sur les côtés de l'arbre. Le système de réglage permet de rapprocher ou d'éloigner le rouleau de contraste, d'activer ou de désactiver la coupe et le niveau de pénétration des lames (dont dépend la longueur des coupes).
