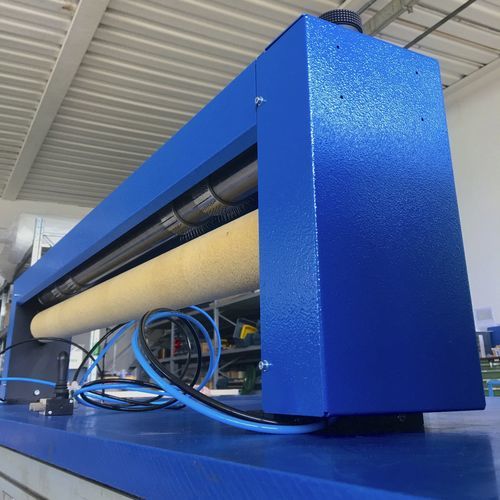

Unité de microperforation pour films en plastique CN-60

Le micro perforateur CN60 est un modèle léger et polyvalent de très petites dimensions, conçu pour réaliser des micro trous de différents diamètres sur des matériaux en mouvement. Il est destiné à être inséré en tant qu'unité hôte dans les lignes de traitement de films telles que les découpeuses, les extrudeuses, les machines d'impression ou de soudure, et sur toutes les lignes de production qui traitent des films en continu. La perforation est effectuée par l'unité de perforation composée d'un arbre à aiguilles et d'un contre-rouleau. Le film passe à travers les deux rouleaux qui, en entrant en contraste, perforent le matériau. Les rouleaux sont approchés par deux vis micrométriques réglables manuellement. Le CN60 se déplace dans la traînée du film en s'adaptant parfaitement à la vitesse* de la machine ou de la ligne hôte. Groupe de perforation composé d'un arbre à aiguilles (1) et d'un contre-rouleau (2) à travers lequel passe le film en mouvement Système pneumatique (pour activer ou désactiver la perforation) Système de réglage manuel de la pénétration, à l'aide de vis micrométriques Arbre de l'aiguille Le porte-aiguille (1) est constitué d'un rouleau en acier avec une tige chromée à l'intérieur, sur laquelle sont montés les cylindres (secteurs en bronze avec des aiguilles infixées). Il est possible d'équiper le porte-aiguille de cylindres à aiguilles espacés pour micro-perforer plusieurs pistes dans le matériau ou de monter des cylindres adjacents pour perforer toute la surface utile du film.
