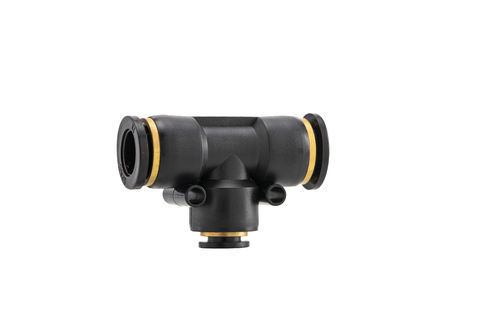

Connecteur pneumatique E series

type TM5pour tubes

Présentation
Raccords à emboîtement (push-in) à connexion rapide pour systèmes pneumatiques et d'instrumentation. Connecteurs, coudes, tés, dérivations en Y, coudes banjo, vannes de réglage de débit et vannes manuelles pour tubes Ø4 à Ø16 mm avec options de filetage M5 et BSP.

Caractéristiques clés

• Diamètres de tube : Ø4 mm – Ø16 mm
• Options de filetage : M5, BSP 1/8" , BSP 1/4" , BSP 3/8" , BSP 1/2"
• Connexion push-in pour installation/retrait rapide des tubes
• Types de produits disponibles : Connecteurs, coudes, tés, dérivations en Y, banjos, vannes de réglage de débit, vannes manuelles
• Plus de 250 configurations (252 configurées sur la page)

Types de raccords disponibles (filtres affichés sur la page)

• Coude banjo
• Coude banjo 2X
• Coude banjo 3X
• Bouchon
• Té mâle de dérivation
• Passe-cloison (bulk head)
• Raccord croisé
• Bouchon de terminaison
• Raccord en croix égal
• Coude égal
• Té multiple égal
• Té égal
• Y égal
• Coude femelle
• Vanne de réglage de débit
• Vanne manuelle
• Coude mâle
• Réducteur
• Raccord pour tube
• Té inégal
• Y inégal

Tailles de tube disponibles (filtres)

• 4mm
• 6mm
• 8mm
• 10mm
• 12mm
• 14mm
• 16mm

Options de filetage (filtres)

• M5
• BSP 1/8"
• BSP 1/4"
• BSP 3/8"
• BSP 1/2"

Tableau produit (lignes sélectionnées du tableau de la série)
Part Number | Type | Tube | Thread | Price (GBP)
EHVFF6-6-SPAC | Hand Valve | 6mm | Tube-to-Tube | £11.46
EHVFF8-8-SPAC | Hand Valve | 8mm | Tube-to-Tube | £12.11
EHVFF10-10-SPAC | Hand Valve | 10mm | Tube-to-Tube | £14.28
EHVFF12-12-SPAC | Hand Valve | 12mm | Tube-to-Tube | £17.36
EPE04 | Equal Tee | 4mm | Tube-to-Tube | £0.90
EPE06 | Equal Tee | 6mm | Tube-to-Tube | £0.97
EPE08 | Equal Tee | 8mm | Tube-to-Tube | £1.12
EPE10 | Equal Tee | 10mm | Tube-to-Tube | £1.32
EPE12 | Equal Tee | 12mm | Tube-to-Tube | £1.71
EPE14 | Equal Tee | 14mm | Tube-to-Tube | £3.81
EPE16 | Equal Tee | 16mm | Tube-to-Tube | £4.20
EPEG6-4 | Unequal Tee | 6mm | Tube-to-Tube | £1.33
EPEG8-6 | Unequal Tee | 8mm | Tube-to-Tube | £1.83
EPEG10-6 | Unequal Tee | 10mm | Tube-to-Tube | £1.89
EPEG10-8 | Unequal Tee | 10mm | Tube-to-Tube | £1.98
EPEG12-8 | Unequal Tee | 12mm | Tube-to-Tube | £2.13
EPEG12-10 | Unequal Tee | 12mm | Tube-to-Tube | £2.38
EPEW6-4 | Unequal Tee | 6mm | Tube-to-Tube | £1.33
EPEW8-6 | Unequal Tee | 8mm | Tube-to-Tube | £1.83
EPEW10-6 | Unequal Tee | 10mm | Tube-to-Tube | £1.89
EPEW10-8 | Unequal Tee | 10mm | Tube-to-Tube | £1.98
EPEW12-8 | Unequal Tee | 12mm | Tube-to-Tube | £2.13
EPEW12-10 | Unequal Tee | 12mm | Tube-to-Tube | £2.38
EPG6-4 | Reducer | 6mm | Tube-to-Tube | £0.97
EPG8-6 | Reducer | 8mm | Tube-to-Tube | £1.19
EPG10-6 | Reducer | 10mm | Tube-to-Tube | £1.32
EPG10-8 | Reducer | 10mm | Tube-to-Tube | £1.32
EPG12-8 | Reducer | 12mm | Tube-to-Tube | £1.57
EPG12-10 | Reducer | 12mm | Tube-to-Tube | £1.57
EPG16-12 | Reducer | 16mm | Tube-to-Tube | £3.65
EPH4-01 | Banjo Elbow | 4mm | BSP 1/8" | £2.64
EPH4-02 | Banjo Elbow | 4mm | BSP 1/4" | £2.90
EPH4-M5 | Banjo Elbow | 4mm | M5 | £2.79
EPH6-01 | Banjo Elbow | 6mm | BSP 1/8" | £2.79
EPH6-02 | Banjo Elbow | 6mm | BSP 1/4" | £3.04
EPH6-03 | Banjo Elbow | 6mm | BSP 3/8" | £4.02
EPH6-M5 | Banjo Elbow | 6mm | M5 | £2.91
EPH8-01 | Banjo Elbow | 8mm | BSP 1/8" | £4.23
EPH8-02 | Banjo Elbow | 8mm | BSP 1/4" | £4.23
EPH8-03 | Banjo Elbow | 8mm | BSP 3/8" | £5.38
EPH8-04 | Banjo Elbow | 8mm | BSP 1/2" | £7.70
EPH10-02 | Banjo Elbow | 10mm | BSP 1/4" | £5.38
EPH10-03 | Banjo Elbow | 10mm | BSP 3/8" | £6.00
EPH10-04 | Banjo Elbow | 10mm | BSP 1/2" | £7.70
EPH12-02 | Banjo Elbow | 12mm | BSP 1/4" | £6.50
EPH12-03 | Banjo Elbow | 12mm | BSP 3/8" | £7.70
EPH12-04 | Banjo Elbow | 12mm | BSP 1/2" | £8.64
EPH2X4-01 | Banjo Elbow 2X | 4mm | BSP 1/8" | £4.95
EPH2X4-02 | Banjo Elbow 2X | 4mm | BSP 1/4" | £6.93

Caractéristiques / spécifications techniques

• Nom de la série : E-Series Push-In Fittings
• Application : systèmes pneumatiques et d'instrumentation
• Compatibilité tube : Ø4 mm, Ø6 mm, Ø8 mm, Ø10 mm, Ø12 mm, Ø14 mm, Ø16 mm
• Type de connexion : Emboîtement push-in à connexion rapide
• Options de filetage : M5, BSP 1/8", BSP 1/4", BSP 3/8", BSP 1/2"
• Formes de produit : Connecteurs, coudes, tés, dérivations en Y, coudes banjo, vannes de réglage, vannes manuelles, réducteurs, bouchons
• Nombre de configurations listées sur la page : 252
• Les prix présentés sur la page sont en GBP (exemples fournis dans le tableau). Les prix varient selon la référence et la taille.
