Connecteur de tube coudé QS series

en Ten acierrapide

Présentation du produit
Raccords push-in Festo QSTF, QSM, QS et QSML pour connexions de tuyauterie pneumatique. Conçus pour des ports mâles G1/8, compatibles avec des diamètres extérieurs de tube de 4 mm à 8 mm selon la référence. Plage de pression d'utilisation : -0,95 à 14 bar. Plage de température typique (selon référence) : -10°C à 80°C.

Pièces disponibles

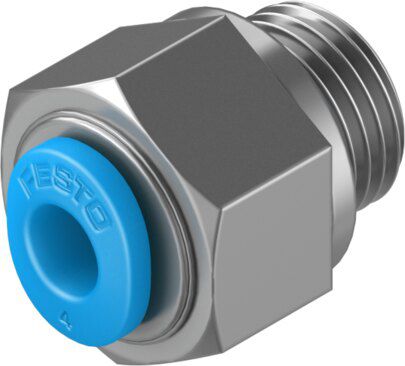

• QSTF-G1/8-4 — Raccord en T push-in ; filetage mâle G1/8 ; Ø tube 4 mm ; alésage nominal ≈ 3 mm ; -0,95 à 14 bar
• QSTF-G1/8-6 — Raccord en T push-in ; filetage mâle G1/8 ; Ø tube 6 mm ; alésage nominal ≈ 4 mm ; -0,95 à 14 bar
• QSTF-G1/8-8 — Raccord en T push-in ; filetage mâle G1/8 ; Ø tube 8 mm ; alésage nominal ≈ 5,6 mm ; -0,95 à 14 bar
• QSM-G1/8-4-I — Raccord droit push-in ; filetage mâle G1/8 ; Ø tube 4 mm ; alésage nominal ≈ 3,1 mm ; -0,95 à 14 bar
• QS-G1/8-4-I-100 — Raccord droit push-in ; filetage mâle G1/8 ; Ø tube 4 mm ; alésage nominal ≈ 2,6 mm ; -0,95 à 14 bar
• QSM-G1/8-4 — Raccord droit push-in ; filetage mâle G1/8 ; Ø tube 4 mm ; alésage nominal ≈ 2,9 mm ; -0,95 à 14 bar

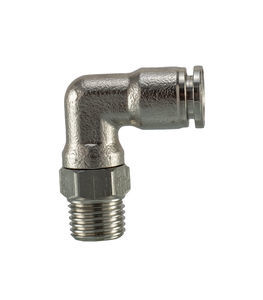

• QSML-G1/8-4 — Raccord coudé L push-in ; filetage mâle G1/8 ; Ø tube 4 mm ; alésage nominal ≈ 2,5 mm ; -0,95 à 14 bar
• QS-G1/8-4-100 — Raccord droit push-in ; filetage mâle G1/8 ; Ø tube 4 mm ; alésage nominal ≈ 3 mm ; -0,95 à 14 bar
• QS-G1/8-4 — Raccord droit push-in ; filetage mâle G1/8 ; Ø tube 4 mm ; alésage nominal ≈ 3 mm ; -0,95 à 14 bar

Caractéristiques

• Connexion push-in pour installation et retrait rapides des tubes pneumatiques
• Diamètres extérieurs compatibles : 4 mm, 6 mm et 8 mm (selon modèle)
• Filetage d'entrée : mâle G1/8
• Alésages nominaux variables selon la référence (≈ 2,5 mm à 5,6 mm)
• Plage de pression : -0,95 à 14 bar
• Plage de température (selon la fiche produit) : -10°C à 80°C

Spécifications techniques

• Marque : Festo
• Séries : QSTF, QSM, QS, QSML (raccords push-in)
• Filetage commun : mâle G1/8
• Options Ø tube : 4 mm, 6 mm, 8 mm
• Alésages nominaux : ≈ 2,5 mm ; 2,6 mm ; 2,9 mm ; 3 mm ; 3,1 mm ; 4 mm ; 5,6 mm
• Plage de pression : -0,95 à 14 bar
• Plage de température : -10°C à 80°C (indiquée sur la fiche produit)
• Références disponibles : QSTF-G1/8-4 ; QSTF-G1/8-6 ; QSTF-G1/8-8 ; QSM-G1/8-4-I ; QS-G1/8-4-I-100 ; QSM-G1/8-4 ; QSML-G1/8-4 ; QS-G1/8-4-100 ; QS-G1/8-4
