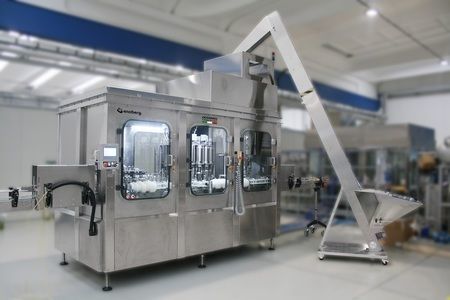

Remplisseuse automatique HEVS

de bouteillespour bouteilles en plastiquepour bouteilles PET

Présentation
La série HEVFe, conçue selon les critères HYPER CLEAN, assure un remplissage volumétrique électronique précis de produits non gazeux dans des bouteilles PET. Chaque vanne de remplissage est équipée d’un débitmètre dédié pour garantir le volume défini.

Caractéristiques principales

• Débitmètre haute précision installé pour chaque vanne de remplissage ;
• Vanne simplifiée avec nombre réduit de joints et remplissage en deux phases (lent/rapide) ;
• Pas de contact entre la vanne et la bouteille pendant le remplissage ;
• Terminaux de vanne interchangeables pour différents types de produits ;
• Conception facilitant la maintenance et limitant les temps d’arrêt.

Équipements et version de base

• Écran tactile HMI 18" avec recettes préprogrammées ;
• Paramètres de format gérés directement via l’HMI ;
• Changement rapide des guides de bouteilles sans outil ;
• Fausse bouteille manuelle pour nettoyage (fausse bouteille automatique en option) ;
• Pompe produit pour maintenir la pression constante lors du remplissage ;
• Châssis compact pour optimiser l’encombrement et le transport.

Versions disponibles
Machines disponibles en plusieurs tailles et configurations : rinser/filler/capper, filler/capper ou solutions ECOBLOC® intégrées combinant bloc remplisseur-bouchonneuse et souffleuse stretch‑blow.

GAMME DE PRODUCTION
PRODUIT | VITESSE (bph) | RÉFÉRENCE
Eau plate | 1.000–55.000 | 0,5 L
Vinaigre | 1.000–46.000 | 1 L
Jus | 1.000–50.000 | 0,5 L
Détergents | 1.000–48.000 | 0,75 L

Autres données
Paramètre | Valeur
Capacité bouteilles | 0,2 ÷ 12 L (version HC)
Vitesse de production | 1.000 ÷ 55.000 bph
Vannes de remplissage | 9 ÷ 96
Bouchons travaillables | Bouchon à vis plastique, bouchon à pression
Diamètre bouteilles | 44 ÷ 125 mm (215 mm HC)
Hauteur bouteilles | 160 ÷ 340 mm
Préhension bouteilles | Par le col (neck handling)
Interface opérateur | HMI 18" tactile

Fonctionnement et technologie de remplissage
Le remplissage est volumétrique électronique : débitmètres magnétiques (EVF) pour produits conducteurs ou débitmètres massiques Coriolis (EMF) pour produits non conducteurs. Chaque vanne dispose d’un capteur mesurant le volume par comptage d’impulsions et fermant la vanne au volume prédéfini. Chaque tourelle intègre un système « no bottle - no fill ». Le produit est amené depuis un réservoir externe par pompe.

Avantages

• Structure modulaire et personnalisable ;
• Module de remplissage compact réduisant le nombre d’étoiles de transfert et facilitant l’accès pour maintenance ;
• Faibles coûts d’exploitation et de maintenance ;
• Réduction du risque de contamination et haut niveau d’hygiène ;
• Bon équilibre performance/prix.

Accessoires standard

• Carénage en verre trempé ;
• Pièces en contact avec le produit en AISI 316 ;
• HMI tactile 18" ;
• Recettes préprogrammées pour changement rapide logiciel ;
• Pièces pour changement rapide de format bouchons/bouteilles ;
• Débitmètre à proximité de chaque vanne ;
• Vannes en AISI 316 faciles d’accès pour maintenance ;
• Système de remplissage électronique ;
• Phases de nettoyage automatique CIP.

Options

• Couverture supérieure ;
• Flux laminaire pour créer une légère surpression en zone de travail ;
• Soufflage d’air stérile depuis le corps de la vanne pendant le remplissage ;
• Fausse bouteille à positionnement automatique.

Spécifications techniques

• Modèle / série : HEVFe
• Capacité bouteilles : 0,2 – 12 L (version HC)
• Vitesse de production : 1.000 – 55.000 bph (selon produit)
• Vannes de remplissage : 9 – 96
• Technologie de remplissage : volumétrique électronique (EVF) ou massique (EMF, Coriolis)
• Matériaux en contact produit : AISI 316
• Préhension bouteilles : neck handling (pas de contact vanne/bouteille)
• Interface opérateur : HMI 18"
• Nettoyage : cycles CIP automatiques
