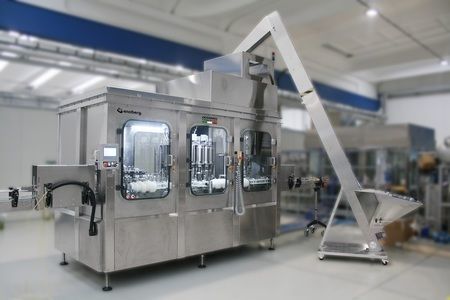

Remplisseuse automatique HEMF

de bouteillespour bouteilles PETpour bouteilles en plastique

Présentation
La série HEVFe (HYPER CLEAN) regroupe des remplisseuses volumétriques électroniques pour bouteilles PET, conçues pour une exploitation hygiénique, une maintenance réduite et une grande flexibilité sur une large plage de produits plats. Les machines prennent en charge le remplissage volumétrique électronique (débitmètres magnétiques) pour les liquides conducteurs et des débitmètres massiques Coriolis pour les produits non conducteurs.

Caractéristiques principales

• Débitmètres de haute précision (flux ou masse) installés par robinet de remplissage
• Robinet de remplissage simplifié avec nombre réduit de joints ; contrôle en deux étapes (remplissage lent + rapide)
• Pas de contact robinet-bouteille pendant le remplissage pour réduire le risque de contamination
• Embouts de robinet interchangeables pour différents types de produits
• Conception facilitant la maintenance et réduisant les temps d'arrêt

Version de base - équipements et fonctionnalités

• Écran HMI 18" avec recettes préprogrammées
• Paramètres de format modifiables via HMI
• Changement rapide des pièces guides bouteille sans outils
• Fausse bouteille manuelle pour nettoyage/sanitation complet des pièces en contact (fausse bouteille automatique en option)
• Pompe produit pour maintenir la pression constante pendant le remplissage
• Châssis compact pour un encombrement et des coûts de transport optimisés

Configurations disponibles
Remplisseuse seule, rincage/remplissage/bouchage, remplisseuse/tête de bouchage ou version ECOBLOC® combinant bloc remplisseur-boucheur ENOBERG et souffleuse-étireuse ; plusieurs tailles disponibles selon production.

Gamme de production (exemples)
PRODUIT - VITESSE (bph) - RÉFÉRENCE
Eau plate - 1.000 – 55.000 - 0,5 L
Vinaigre - 1.000 – 46.000 - 1 L
Jus - 1.000 – 50.000 - 0,5 L
Détergents - 1.000 – 48.000 - 0,75 L

Autres données
Capacité bouteilles : 0,2 ÷ 12 L (HC)
Vitesse de production : 1.000 ÷ 55.000 bph
Robinetterie : 9 ÷ 96
Caps compatibles : bouchon à vis plastique, bouchon pression
Diamètre bouteille exploitable : 44 ÷ 125 mm (215 mm version HC)
Hauteur bouteille exploitable : 160 ÷ 340 mm
Manipulation bouteille : prise par col (neck handling)
Interface opérateur : HMI 18" tactile

Fonctionnement (étapes du process)

• 1 - TRANSPORTEUR D'ENTRÉE : Les bouteilles PET sont introduites via convoyeur pneumatique ; le flux est régulé par une porte pneumatique.
• 2 - TRANSFERT BOUTEILLE : ENTRÉE → RINCAGE : Une roue étoile transfère les bouteilles par le col vers le carrousel de rinçage.
• 3 - RINCAGE : Bouteille inversée par came mécanique ; la buse distribue eau ou air ; chaque tourelle de rinçage possède un capteur "no bottle-no spray".
• 4 - TRANSFERT : RINCAGE → REMPLISSAGE : La roue étoile amène les bouteilles au carrousel de remplissage.
• 5 - REMPLISSAGE : Une pince tient le col sous le robinet ; pas de contact robinet-bouteille ; remplissage volumétrique électronique (débitmètres magnétiques) pour produits conducteurs ou débitmètres Coriolis pour non conducteurs ; comptage par impulsions/mesure arrête la vanne à la quantité définie ; chaque tourelle possède le système "no bottle-no fill".
• 6 - TRANSFERT : REMPLISSAGE → BOUCHAGE : Les bouteilles sont transférées vers la tourelle de bouchage.
• 7 - BOUCHAGE : Les bouchons sont pris par une roue pick-and-place et appliqués par tête de bouchage rotative ou par pression ; chaque tourelle dispose d'un système "no bottle-no cap".
• 8 - CONVOYEUR DE SORTIE : Bouteilles remplies et bouchées évacuées via convoyeur pneumatique avec réglage automatique en hauteur.

Données techniques

• Modèle / Série : HEVFe (HYPER CLEAN)
• Capacité bouteilles : 0,2 ÷ 12 L (HC)
• Vitesse de production : 1.000 ÷ 55.000 bph
• Robinetterie : 9 ÷ 96
• Technologie de remplissage : volumétrique électronique avec débitmètres magnétiques (conducteurs) ou masse Coriolis (non conducteurs)
• Matériaux en contact : AISI 316
• Interface opérateur : HMI 18"

Avantages

• Structure modulaire et personnalisable
• Module de remplissage compact pour accès et maintenance facilités
• Coûts d'exploitation et de maintenance réduits
• Risque de contamination minimisé et niveau d'hygiène élevé
• Précision de dosage élevée et répétabilité

Accessoires standard

• Protections en verre trempé
• Pièces en contact avec le produit en AISI 316
• Écran tactile HMI 18"
• Recettes préprogrammées pour changement logiciel rapide
• Pièces pour changement rapide de bouteilles
• Débitmètre installé à proximité de chaque robinet
• Robinet facilement réparable en AISI 316
• Système électronique de contrôle de remplissage
• Phases automatiques de nettoyage (CIP)

Options (sur demande)

• Couverture supérieure
• Flux laminaire pour créer une surpression et prévenir la micro-contamination
• Soufflage d'air stérile depuis le corps du robinet pendant le remplissage
• Fausse bouteille à positionnement automatique

Spécifications techniques

• Modèle / Série : HEVFe (HYPER CLEAN)
• Technologie de remplissage : EVF (volumétrique électronique) ou EMF (masse électronique) avec débitmètres Coriolis
• Capacité bouteilles : 0,2 ÷ 12 L (HC)
• Plage de production : 1.000 ÷ 55.000 bph
• Robinetterie : 9–96 configurable
• Diamètre exploitable : 44 ÷ 125 mm (215 mm HC)
• Hauteur exploitable : 160 ÷ 340 mm
• Materials : pièces en contact AISI 316
