Le système de contrôle SDC2 permet de piloter les étages Piezo SmarAct à la manière d'un moteur pas à pas.
Le système de commande pas-à-pas SDC2 est un système de commande de bas niveau qui permet de piloter nos étages piézoélectriques à la manière d'un moteur pas-à-pas mais avec une très haute résolution. Les entrées standard du contrôleur SDC2 sont les signaux de pas et de direction. Ainsi, vous pouvez profiter des performances des étages SmarAct en n'apportant que des modifications mineures à votre propre environnement de contrôle. Pour chaque pas, un incrément de position contrôlé en boucle fermée est effectué dans la direction spécifiée. Afin de fournir la position à votre contrôleur de moteur pas à pas, le SDC2 prend en charge le retour de signal en quadrature. Les contrôleurs de cette ligne de produits sont disponibles sous forme de modules montables en rack, de boîtiers de table ou de contrôleurs monocartes OEM pour une intégration dans l'électronique existante.
Stations compatibles - Stations SmarAct avec entraînements à glissement latéral
Canaux - 2 canaux par module contrôleur
Support de capteur - L, S
Retour d'information sur la position - retour d'information en quadrature (A, B, Index), limite (+/-), domicile, cible atteinte
Interface de scène - 1x DSUB 15 par canal
Interface PC - STEP / DIR 5 V TTL ou collecteur ouvert

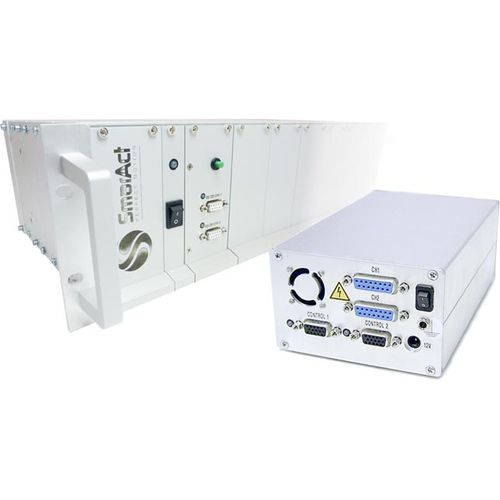

Boîtier - Carte de commande unique (-OEM), table (-TAB), module rack 19'' (2-12 canaux, -MOD)
Logiciel et pilotes - Programme de configuration SDC2 pour Windows
---
