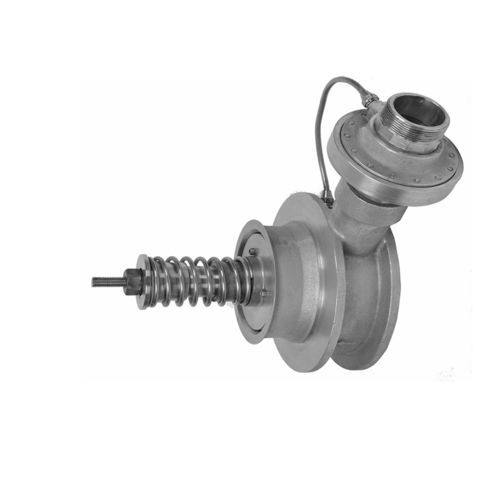

Système de dosage pour mousse anti-incendie PPW MK3

d'eauavec régulation de débità débit continu

Les systèmes de dosage à large gamme SKUM PPW MK3 fonctionnent en maintenant des pressions égales dans les entrées de concentré de mousse et d'eau du doseur. Cette capacité d'équilibrage et un orifice variable permettent au doseur d'être utilisé sur une plus large gamme de débits et de pressions que les doseurs à pompe à pression équilibrée standard. Le système utilise une pompe à mousse centrifuge ou à déplacement positif pour pressuriser le concentré de mousse dans le collecteur d'alimentation. Une vanne de régulation de pression située dans la conduite de retour vers le réservoir de mousse concentrée est réglée pour maintenir une pression régulée dans le collecteur d'alimentation à un minimum de 1 bar à 2 bars (14,5 psi à 29 psi) de plus que la pression maximale dans la conduite d'alimentation en eau. La mousse concentrée dont le doseur n'a pas besoin retourne dans le réservoir de stockage atmosphérique par le biais de la vanne de régulation de pression. Lorsqu'il est installé dans un système d'arrosage à tête fermée, le doseur fonctionne de la manière suivante : 1. Lorsque le doseur est correctement installé dans la colonne d'arrosage, la pression de l'eau est égale des deux côtés du doseur. 2. Lorsque les têtes d'arrosage s'ouvrent en cas d'incendie, la mousse concentrée pénètre dans le flux d'eau par un tube de dosage usiné avec précision. 3. Au fur et à mesure que les têtes d'arrosage s'ouvrent, l'augmentation du débit d'eau entraîne une plus grande ouverture du déflecteur, ce qui augmente la taille de l'orifice sur le tube de dosage et permet à une plus grande quantité de mousse concentrée de pénétrer dans le flux d'eau. Cette caractéristique permet au doseur de doser correctement aussi bien à des débits extrêmement faibles qu'à des débits extrêmement élevés Chaque doseur se compose des éléments suivants Corps en bronze moulé Vanne d'équilibrage de pression en bronze
