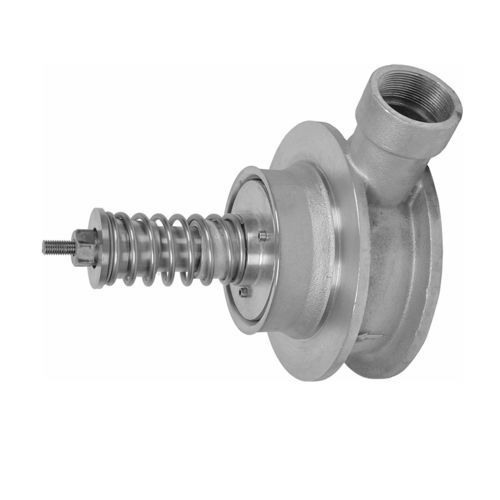

Système de dosage pour mousse anti-incendie TPW MK3

d'eauen ligne

Les systèmes de dosage à large gamme SKUM TPW MK3 fonctionnent en dosant le concentré de mousse dans la conduite d'alimentation en eau. Lors de l'activation du système, l'eau entrante exerce une pression sur le concentré dans la vessie, qui fournit un concentré sous pression au dispositif de dosage. La solution eau-mousse est ensuite acheminée vers les dispositifs de décharge dans la zone à risque. Chaque doseur se compose des éléments suivants Corps en bronze moulé Déflecteur en bronze Ressort en acier inoxydable Tube doseur de mousse en acier inoxydable Le doseur est disponible en trois tailles standard (6 pouces, 8 pouces et 10 pouces) et est conçu pour s'adapter entre deux brides de tuyau DN 150 (6 pouces), DN 200 (8 pouces) ou DN 250 (10 pouces) DIN PN16 (ANSI Class 150). Un minimum de cinq diamètres de tuyau droit est nécessaire en amont et en aval du doseur. Lorsqu'il est installé dans un système d'arrosage à tête fermée, le proportionneur fonctionne de la manière suivante : 1. Lorsque le doseur est correctement installé dans la colonne d'arrosage, la pression de l'eau est égale des deux côtés du doseur. 2. Lorsque les têtes d'arrosage s'ouvrent en cas d'incendie, le concentré de mousse pénètre dans le flux d'eau par un tube de dosage usiné avec précision. 3. Au fur et à mesure que les têtes d'arrosage s'ouvrent, l'augmentation du débit d'eau entraîne une plus grande ouverture du déflecteur, ce qui augmente la taille de l'orifice sur le tube de dosage. Ainsi, une plus grande quantité de mousse concentrée pénètre dans le flux d'eau. Cette caractéristique permet au doseur de doser correctement à la fois à des débits extrêmement faibles et à des débits extrêmement élevés.
