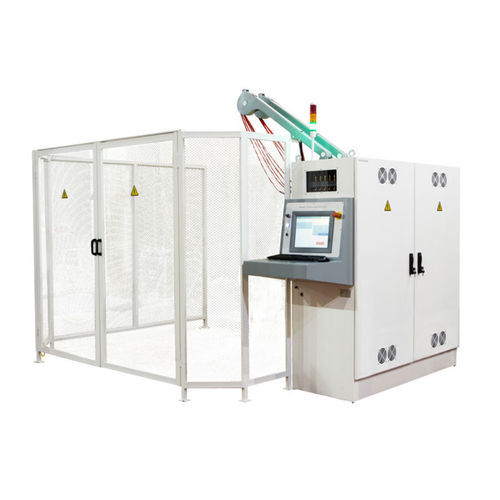

Testeur pour câble ACT 15

d'isolementde tensionhaute tension

Aperçu
Siviko ACT 15 est un système automatisé d'essais de câbles conçu pour les essais non destructifs de résistance et les essais HT en courant alternatif. Il automatise le commutateur de conducteurs, l'acquisition de données, la surveillance de la sécurité et la génération de rapports, adapté au contrôle qualité des câbles jusqu'à cinq conducteurs.

Points clés

• Portée
  • Siviko ACT 15 effectue des mesures de résistance des conducteurs jusqu'à 20 kΩ, des essais sous tension AC jusqu'à 4 kV et des courants maximaux jusqu'à 4 A.
  • Accepte des câbles jusqu'à 15 km de longueur avec sections de 0,1 à 50 mm2.
  • Comprend 10 cordons de mesure avec 5 pinces crocodile rouges et 5 noires.
  • Temps maximal d'un essai : 15 min 59 s.
  • Capable d'exécuter des essais conformes à des normes telles que EN 50525, DIN VDE 0276-603, DIN VDE 0295 / IEC 60228, BS 6004/5.

• Sécurité
  • Chaînes de sécurité matérielles et logicielles indépendantes.
  • Clôture de sécurité avec dispositifs de verrouillage automatique et boutons d'urgence.
  • Unité de mise à la terre automatique SIVIKO AGS et protections surtension/court-circuit.
  • Indicateurs visuels et algorithmes intelligents pour protéger l'équipement et les opérateurs contre les opérations incorrectes ou les surtensions.

• Facilité d'utilisation
  • L'opérateur connecte les cordons codés par couleur, sélectionne le type de câble et saisit la longueur ; le système gère la commutation, les mesures et la génération de rapports.
  • Commutation automatisée entre conducteurs, surveillance continue de la sécurité et préparation automatique des rapports d'essai.
  • Rapports bilingues produits en PDF et CSV, disponibles localement et à distance.
  • Les cordons sont suspendus sur des balanciers pour réduire l'usure causée par les tambours de câble.

• Logiciel
  • Siviko OS et un PLC intégré (WAGO PFC200) exécutent les essais automatisés, la commutation, l'enregistrement des données, le contrôle de sécurité et la génération de rapports.
  • Procédures automatiques de localisation des défauts pour repérer courts-circuits et coupures avec grande précision.
  • Gestion utilisateurs intégrée et paramètres configurables ; prise en charge du cuivre, de l'aluminium et d'autres types de conducteurs.

Valeur ajoutée
Siviko ACT 15 permet des essais qualité des câbles rapides, sûrs et non destructifs en automatisant les procédures de résistance et de haute tension, en appliquant des chaînes de sécurité et en produisant des rapports conformes aux normes sans interrompre la production.

Pourquoi réaliser des essais électriques ?
Les mesures de résistance vérifient l'intégrité du matériau et de la section du conducteur ; les essais d'isolement sous haute tension évaluent la qualité de l'isolant. Détecter des coupures ou défauts d'isolement évite des courts-circuits, des dommages d'équipement et des risques pour la sécurité en aval.

Contraintes
Les essais AC haute tension manuels sont chronophages et nécessitent des sources HT dédiées, des instruments étalonnés, des commutations et des enregistrements manuels. L'automatisation réduit les risques, gagne du temps et améliore la répétabilité.

Automatisé
Siviko ACT 15 intègre une source AC (jusqu'à 4 kV), des modules de mesure étalonnables, une commutation pilotée par PLC, la collecte des données, la surveillance de sécurité et l'impression des rapports. Les paramètres d'essai issus des normes applicables peuvent être préchargés dans le système.

Caractéristiques / spécifications techniques

• Modèle : ACT 15
• Objets testés : câbles jusqu'à 5 conducteurs, avec ou sans écran (configurable)
• Tension d'essai : 1 … 4 kV (pour alimentation 230/400 V) — configurable
• Plage de longueur câble : 0,1 … 15 km — configurable
• Plage de résistance active : 0 … 20 kΩ — configurable
• Localisation : détection et localisation des courts-circuits et coupures
• Temps de mesure maximal : 15 min 59 s
• Cordons de mesure : 10 cordons (5 rouges, 5 noirs) ; cordons suspendus sur balanciers
• Puissance sortie source de tension : 15 000 VA (configurable)
• Fréquence source de tension : 50 Hz
• Tension d'entrée source : 400 V (configurable)
• Courant d'entrée source : 0 … 2 A (configurable)
• Tension de sortie source : 0 … 4000 V (configurable)
• Courant de sortie source : 0 … 3,75 A (configurable)
• Protection d'entrée : protection contre les surtensions
• Protection de sortie : protection contre les courts-circuits
• Mesure de résistance : 0 … 20 kΩ, incertitude ±0,25% (compensée en température)
• Mesure de tension : 0 … 4 kV, incertitude ±1,12%
• Mesure de courant : 0 … 5 A, incertitude ±1%
• PLC : WAGO PFC200 (ARM A8) ; 48 entrées digitales (24 V), 2 entrées analogiques 12 bit (RTD), 2 modules PQM ; 48 sorties digitales (24 V / 0,5 A) ; RS485 (Modbus-RTU), Ethernet (Modbus-TCP), OPC UA
• Panel PC industriel : 15" XGA TFT LCD, face IP65, écran tactile résistif 5 fils
• Données mécaniques : poids 570 kg ; clôture de sécurité 120 kg ; dimensions 217,5 × 61,5 × 180 cm (l × p × h)
• Dimensions clôture de sécurité : 270 × 250 × 200 cm (l × p × h) — configurable
• Alimentation : 230/400 VAC, 50 Hz, 22 500 VA
• Environnement : protection IP 51H ; température de fonctionnement 10 … +50 °C ; stockage 0 … +70 °C ; humidité relative 10 … 90% (sans condensation)
• Logiciel : Siviko OS (Linux) ; logiciel PC web optionnel ; prise en charge Industry 4.0
• Rapports : rapports bilingues générés automatiquement en PDF et CSV, disponibles localement et à distance
