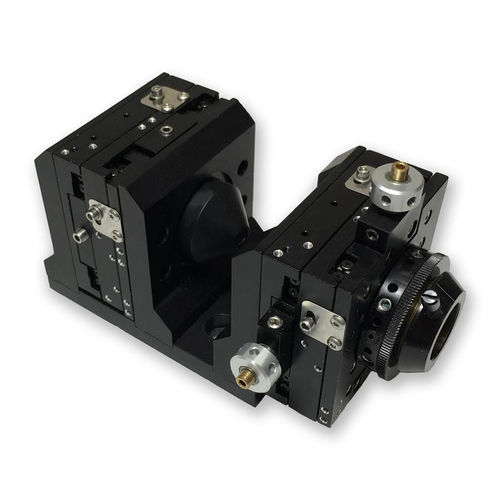

Coupleur de fibre optique SM-CFTx

compactmonomode

Le SM-CFTx est un coupleur de fibre monomode compact conçu pour être compatible avec les mandrins de fibre connectés CFC. Il utilise des positionneurs optiques multi-axes de la série OTX.5 résistants aux vibrations, capables de supporter un choc de 3G sans mouvement, garantissant une stabilité dans les environnements exigeants. L'appareil est doté de vis de réglage hexagonales 100 TPI pour une translation sub-micronique précise, et d'un bouton d'axe Y unique avec un design de vis de capture pour éviter la dérive due à une surcharge. Des verrous d'axe non influents sont inclus pour une stabilité accrue après l'alignement. Le SM-CFTx est équipé d'une lentille de couplage asphérique pour des performances limitées par diffraction, d'un réglage de mise au point non rotatif et d'une construction à rouleaux croisés pour une durabilité accrue.

Caractéristiques du produit

• Vis de réglage 100 pas
• Compatible avec les mandrins de la série CFC
• Lentille de couplage asphérique pour des performances limitées par diffraction
• Verrous d'axe
• Réglage de mise au point non rotatif
• Construction à rouleaux croisés

Spécifications de performance

• Déplacement:
  • Axes X et Y : 0,125 pouce (3 mm)
  • Axe Z : 0,250 pouce (6 mm)
• Mouvement contrôlable minimum:
  • Axes X, Y et Z : submicronique (basé sur 1° de rotation de la vis de réglage)

Spécifications techniques

• Type de produit : Coupleur de fibre monomode
• Compatible avec : Mandrins de fibre connectés CFC
• Vis de réglage : 100 TPI hexagonales
• Verrous d'axe : Oui
• Réglage de mise au point : Non rotatif
• Construction : Rouleaux croisés
• Plage de déplacement : X/Y : 0,125 pouce (3 mm), Z : 0,250 pouce (6 mm)
• Mouvement contrôlable minimum : Submicronique
• Résistance aux vibrations : Supporte un choc de 3G
