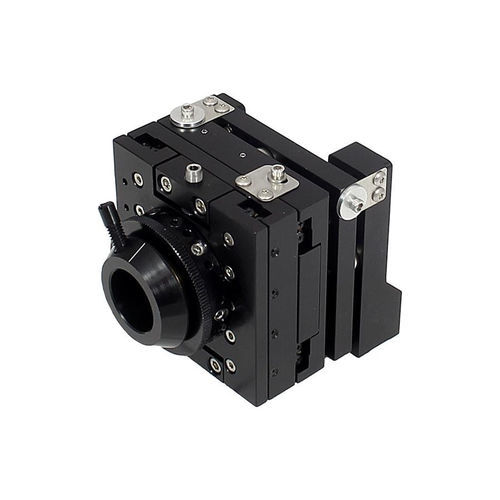

Platine de positionnement Z CFTX

motorisée3 axesde précision

Le design robuste des traducteurs de fibres de la série CFTx les rend idéaux pour les applications critiques dans des environnements difficiles et pour maintenir l'alignement pendant le transport. Basés sur les positionneurs de lentilles OTX, ces traducteurs de fibres peuvent résister à un choc de 4G sans se déplacer de plus de 5 microns lorsque les axes sont verrouillés. Des vis de précision de 100 TPI sont utilisées pour un positionnement précis, avec des ajusteurs hexagonaux pour éviter tout désalignement accidentel. L'ajustement de l'axe Z dispose d'un filetage interne de 80 pas pour une mise au point précise.

Caractéristiques du produit

• Vis de réglage de 100 pas
• Compatible avec les mandrins de fibres de la série CFC

Spécifications de performance

• Déplacement X et Y : 0,125 pouce (3 mm)
• Déplacement Z : 0,18 pouce (4,5 mm)
• Inclinaison et lacet : 5°

Caractéristiques / Spécifications techniques

• Design robuste pour environnements critiques et difficiles
• Maintient l'alignement pendant le transport
• Basé sur les positionneurs de lentilles OTX
• Résiste à un choc de 4G avec un déplacement inférieur à 5 microns (axes verrouillés)
• Vis de précision de 100 TPI pour le positionnement
• Ajusteurs hexagonaux pour éviter tout désalignement accidentel
• Filetage interne de 80 pas pour la mise au point de l'axe Z
• Compatible avec les mandrins de fibres CFC
