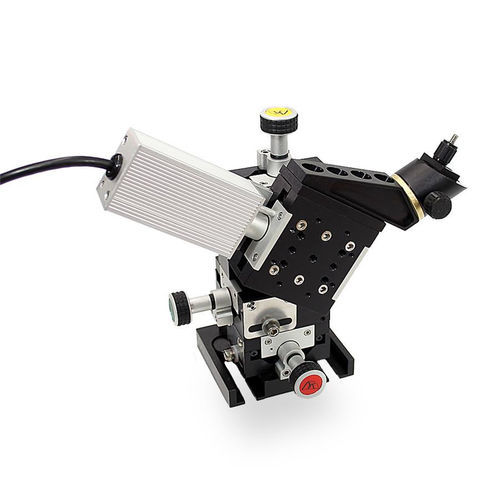

Micromanipulateur motorisé MX1641

3 axes

Le micromanipulateur à rouleaux croisés de la série MX1641 est idéal pour la recherche de niveau débutant et les cours de formation. Les vis de guidage sont à ressort contre une butée solide pour garantir un fonctionnement sans dérive. Le MX1641 intègre un positionnement par vis de 40 TPI pour un mouvement fluide des rouleaux croisés sur les axes X, Y et Z. L'axe de la sonde peut être ajusté à l'angle d'approche souhaité de 0° à 180°, et intègre la platine motorisée de la série 7600 pour une résolution de 0,2 µm. Le MX1641 peut être utilisé avec les contrôleurs de la série e et MC2010 pour piloter la platine 7600 via une interface en boucle fermée entre le contrôleur et l'encodeur moteur. La connexion en boucle fermée assure une résolution de 0,2 µm et 0,1 µm, respectivement. Le couplage de l'encodeur permet également l'utilisation de l'affichage numérique DR1000 pour les besoins de positionnement répété ou relatif. Tous les câbles sont blindés pour garantir un fonctionnement sans bruit lors d'expériences d'électrophysiologie sensibles. Des versions haute vitesse sont disponibles sur demande.

Caractéristiques du produit

• Positionnement rapide de 1,7 mm/seconde sur le 4ème axe
• Ajustement de 40 pas sur 3 axes manuels
• Approche linéaire sur l'axe de la sonde motorisée
• Supporte des tiges de montage de 3 à 10 mm de diamètre.

Spécifications de performance

• Charge maximale : 2 lbs
• Course / axe : 0,80 pouce [20 mm]

Mouvement contrôlable minimum

• Manuel grossier : 5 µm
• 4ème axe motorisé : 0,1 µm
• Jeu : < 5 µm
• Précision point à point : ± 2 µm

*Mouvement contrôlable minimum*: BASÉ SUR 1° DE ROTATION DE LA VIS DE RÉGLAGE

Caractéristiques / Spécifications techniques

• Micromanipulateur à 4 axes : 3 axes à commande manuelle, 1 axe moteur à courant continu
• Course de 20 mm par axe
• Résolution motorisée de 0,2 µm
• Compatible avec les contrôleurs de la série e et MC2010
• Interface en boucle fermée pour une haute précision
• Câbles blindés pour un fonctionnement sans bruit
• Versions haute vitesse disponibles sur demande
