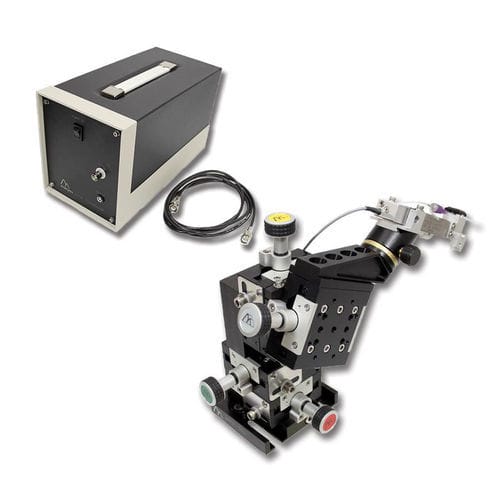

Micromanipulateur piézoélectrique MXPZT-300

Le commutateur de solution série MXPZT-300 utilise un nanopositionneur guidé par flexion piézoélectrique à haute vitesse pour déplacer les pointes de pipette dans les applications de commutation de solution. Il est conçu pour commuter les flux de solution en verre theta par rapport à l'électrode d'enregistrement à des vitesses proches du maximum théorique, permettant des courbes de réponse cellulaire typiques sous 200 microsecondes. Cela rend le système idéal pour mesurer les réponses cellulaires aux médicaments ou à d'autres éléments en solution.

Fonctionnement et caractéristiques

• Le mouvement piézoélectrique est déclenché par l'entrée d'un équipement amplificateur d'enregistrement standard, permettant le contrôle de la distance, de la fréquence et du temps de maintien.
• Le système comprend une boîte d'amplification piézoélectrique et une carte de mise en forme d'entrée, qui réduit considérablement les vibrations de la pointe de la pipette et peut être reprogrammée pour éliminer virtuellement les résonances uniques à des configurations spécifiques.
• Le nanopositionneur, offrant 250 microns de déplacement latéral, est monté sur le micromanipulateur à rouleaux croisés ultra-stable MX1640, qui offre 20 mm de déplacement dans les quatre axes. Le quatrième axe peut être réglé à n'importe quel angle pour l'approche souhaitée et intègre le MXC-45 pour la rotation de l'ensemble piézo/pipette, facilitant le remplacement du verre.
• La base du MX1640 dispose d'un réglage grossier intégré pour la rotation de l'ensemble du manipulateur ou peut être utilisée avec la scène de rotation MX-RS pour un mouvement plus précis.

Caractéristiques du produit

• Plage de déplacement de 250 µm
• Moins de 6 ms de déplacement complet
• Manipulateur manuel à 4 axes inclus
• Livré avec une pipette en verre theta pré-installée; pipettes supplémentaires disponibles séparément
• Conforme RoHS
• Conforme CE

Spécifications de performance

• Tête PZT :
  • Déplacement : 250 µm
  • Mouvement contrôlable minimum : 0,3 nm
  • Entrée de commande : -10 V à +10 V
• Manipulateur manuel MX1640 :
  • Charge maximale : 2 lbs
  • Déplacement par axe : 0,80 pouce (20 mm)
  • Mouvement contrôlable minimum : 5 µm

Caractéristiques / Spécifications techniques

• Nanopositionneur guidé par flexion piézoélectrique à haute vitesse
• Idéal pour la commutation rapide de solution dans les mesures de réponse cellulaire
• Comprend une boîte d'amplification piézoélectrique et une carte de mise en forme d'entrée
• Monté sur le micromanipulateur à rouleaux croisés MX1640 (4 axes, 20 mm de déplacement chacun)
• Quatrième axe réglable pour l'angle d'approche et la rotation
• Ajustements de rotation grossiers et fins disponibles
• Conformité RoHS et CE
