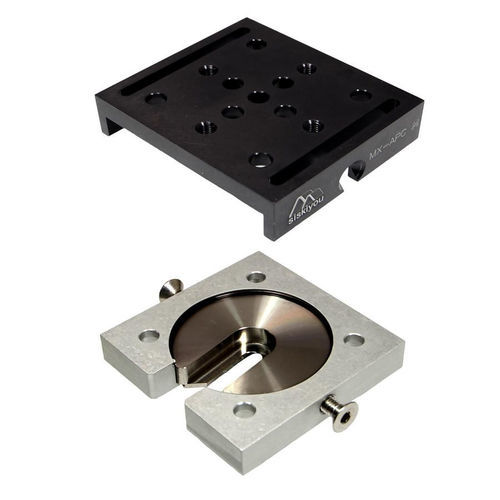

Plaque de montage MX-APC

Les plaques d'adaptation de la série MX-AP sont spécialement conçues pour accélérer le montage et le démontage fastidieux des tables de translation empilées en configuration XY. Avec la série MX-AP, il n'est plus nécessaire de démonter les étages empilés pour accéder aux vis de montage de l'étage inférieur. La table XY est montée sur la plaque supérieure de la série MX-AP avec quatre vis à tête cylindrique et la plaque supérieure de la série MX-AP est fixée à sa plaque de base avec deux vis Allen à tête plate. Les plaques d'adaptation de la série MX-AP sont disponibles en deux styles. La plaque supérieure MX-APC a neuf trous de dégagement pour vis à tête cylindrique 1/4-20 (M6) et quatre trous taraudés 1/4-20 (M6). La plaque supérieure MX-APT a neuf trous taraudés 1/4-20 (M6). La plaque de base est équipée d'un pivot de maintien unique qui permet un montage sécurisé à un seul boulon n'importe où sur une table expérimentale.

Caractéristiques du produit

• Mécanisme de verrouillage solide
• Conception de montage flexible
• Versions compatibles avec le vide disponibles sur demande

Caractéristiques / spécifications techniques

• Type de produit : Plaque d'adaptation pour tables de translation
• Configuration : Conçue pour les étages empilés XY
• Montage de la plaque supérieure : Quatre vis à tête cylindrique
• Fixation de la plaque supérieure à la plaque de base : Deux vis Allen à tête plate
• Plaque supérieure MX-APC : Neuf trous de dégagement pour vis à tête cylindrique 1/4-20 (M6), quatre trous taraudés 1/4-20 (M6)
• Plaque supérieure MX-APT : Neuf trous taraudés 1/4-20 (M6)
• Plaque de base : Pivot de maintien unique pour montage à un seul boulon
• Compatibilité avec le vide : Disponible sur demande
