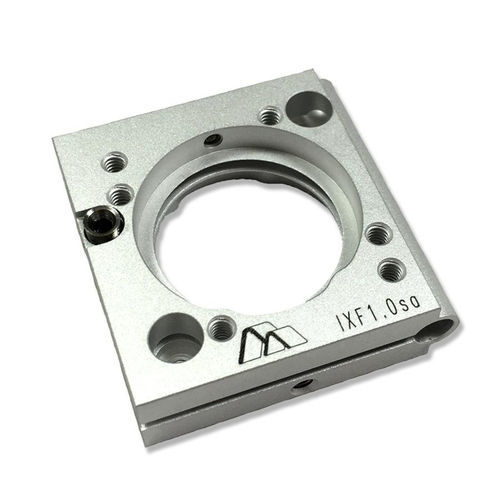

Patte de fixation robuste IXFs

Cette série de supports optiques à axe unique OEM de Siskiyou Corporation offre une stabilité exceptionnelle à un prix abordable. Cette performance est obtenue dans les supports de la série IXFs grâce à l'utilisation de la construction monolithique de flexion de Siskiyou, dans laquelle l'ensemble du support - plaques et ressorts - est fabriqué à partir d'une seule pièce de métal. Cette configuration unique permet un meilleur transfert de chaleur à travers le support par rapport à la construction cinématique traditionnelle, ce qui se traduit par une stabilité de pointage nettement améliorée en présence de variations de température. Limiter le support à un seul axe de réglage simplifie sa construction, réduisant ainsi les coûts.

Les supports à axe unique IXFs sont actuellement disponibles pour des optiques de diamètre allant de 0,50" à 2,0" (12,7 mm à 50,8 mm). Une variété de configurations de montage est disponible, y compris le placement en cloison avec des options de réglage avant ou arrière (à travers la cloison), rendant les supports particulièrement utiles pour les applications où l'espace est limité. Les supports IXFs sont également compatibles avec le clip optique IXFc de Siskiyou, qui permet de maintenir les composants sans distorsion mécanique.

Les supports de la série à axe unique IXFs sont disponibles en versions acier et aluminium. La construction en acier offre une stabilité mécanique et thermique supérieure tandis que l'aluminium confère un poids réduit et une compatibilité avec le vide. L'utilisation du support dans les applications sous vide est encore améliorée car la construction monolithique n'utilise pas de 'trous borgnes' ou d'autres endroits dans le support où des gaz ou des volatils peuvent être piégés, éliminant ainsi le potentiel de dégazage.

Caractéristiques du produit

• Vis de réglage verrouillables 100TPI
• Construction monobloc
• Versions compatibles UV et vide disponibles

Spécifications techniques / Caractéristiques

• Emplacement du réglage : Réglage avant ou supérieur
• Matériau : Aluminium ou acier inoxydable
• Options de taille d'optique : 0,50in, 0,75in, 1,0in, 2,0in, PLATFORM, LARGE PLATFORM
• Compatible avec le clip optique IXFc de Siskiyou
• Disponible pour une gamme de diamètres d'optiques : 0,50" à 2,0" (12,7 mm à 50,8 mm)
• Construction monolithique de flexion pour une stabilité améliorée
• Conçu pour les applications OEM et les espaces restreints
