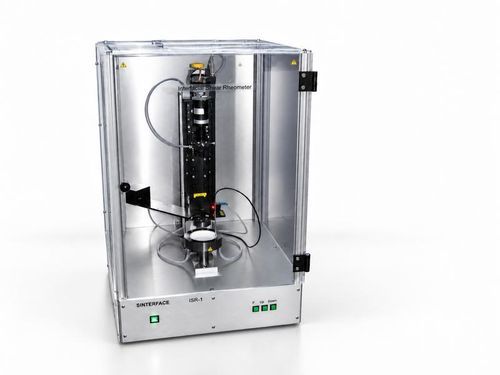

Rhéomètre oscillatoire ISR-1

à cisaillement interfacialnumériquede laboratoire

Présentation
Le ISR-1 est un rhéomètre de cisaillement interfacial basé sur le principe du pendule de torsion, conçu pour quantifier l'élasticité de cisaillement et la viscosité de cisaillement des couches d'adsorption et des monocouches étalées aux interfaces liquide/gaz et liquide/liquide. Il est optimisé pour mesurer des films interfaciaux faibles, dilués et mous et pour des études en temps long de l'évolution structurale lors d'adsorptions prolongées.

Capacités clés

• Rhéologie de l'interface : mesure directe de l'élasticité de cisaillement (G') et de la viscosité de cisaillement (η) aux interfaces liquides.
• Principe de mesure par pendule de torsion offrant une sensibilité très élevée pour les couches interfaciales souples.
• Compatible avec les couches d'adsorption (Gibbs) et les monocouches étalées (Langmuir) aux interfaces liquide/gaz et liquide/liquide.
• Corps de mesure interchangeables pour expériences en surface libre et aux interfaces liquide/liquide.
• Expériences contrôlées en température avec conditions reproductibles de 10 °C à 50 °C.
• Surveillance à long terme de l'évolution de l'interface et du comportement viscoélastique dépendant du temps.
• Analyse optique de contour en option pour visualisation expérimentale.

Points forts de performance

• Viscosité de cisaillement détectable minimale : ≈1 μNs/m — résolution des réponses visqueuses très faibles.
• Élasticité de cisaillement détectable minimale : ≈1 μPam — détection de réponses élastiques très sensibles.
• Plage de fréquence typique (pendule de torsion) : 0,02–0,2 Hz.
• Plage de contrôle de température pour mesures reproductibles : 10–50 °C.

Principe de mesure
Le ISR-1 utilise un pendule de torsion : un corps de mesure étalonné placé à l'interface est excité en torsion et le mouvement résultant est analysé pour extraire les paramètres viscoélastiques des couches d'adsorption et des monocouches étalées avec grande précision et sensibilité.

Configuration et accessoires

• Corps de mesure standard pour interfaces liquide/gaz (sensible aux couches d'adsorption).
• Corps de mesure biconique pour interfaces liquide/liquide et films faibles.
• Manchon ou cellule de mesure à température contrôlée pour stabilité thermique.
• Bécher de laboratoire standard et accessoires pour montages courants.
• Connectivité USB et RS-232 pour commande de l'instrument et transfert de données.

Logiciel et analyse

• Acquisition en temps réel des données de rhéologie de l'interface.
• Outils d'évaluation pour élasticité de cisaillement, viscosité de cisaillement et analyse viscoélastique temporelle.
• Modes d'analyse par oscillation et pendule de torsion.
• Visualisation graphique, comparaison d'expériences et export des données pour traitement scientifique complémentaire. Logiciel compatible Windows.

Applications
Adapté à la recherche en rhéologie interfaciale incluant les monocouches Langmuir, les couches d'adsorption (Gibbs), les émulsions, les mousses, les interfaces protéine/biopolymère et les études d'adsorption tensioactives — soutient la recherche fondamentale et le développement de formulations industrielles.

Spécifications techniques

• Plage de viscosité de cisaillement : 1 μNs/m–100 mNs/m
• Plage d'élasticité de cisaillement : 1 μPam–100 mPam
• Plage de fréquence : 0,02–0,2 Hz
• Résolution temporelle : env. 1 minute
• Résolution angulaire (tête de torsion) : 0,01°
• Résolution du capteur de position : 0,01°
• Plage de température (expériences contrôlées) : 10–50 °C
• Dimensions (env.) : 500 × 500 × 700 mm
• Poids (env.) : 40 kg
• Alimentation : 100–240 VAC, 50–60 Hz
• Consommation électrique : 110 W
