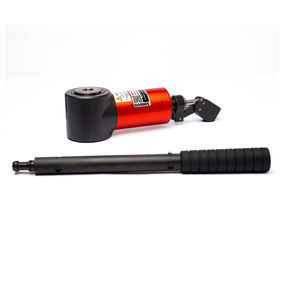

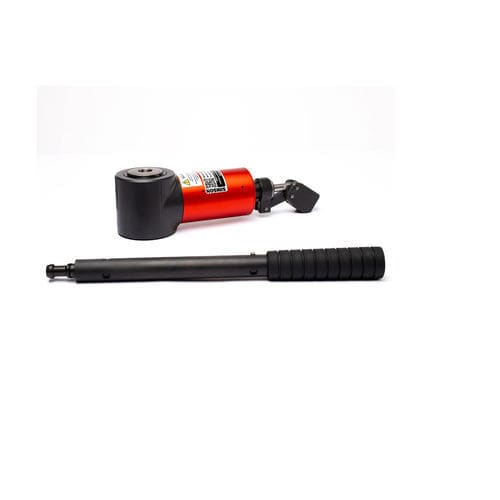

Cric bouteille 1030H Ø16,5 mm

hydraulique10 tonnes22 tonnes

Description du produit Le Simson Compact à piston creux est un groupe hydraulique qui allie plusieurs caractéristiques uniques. Son faible poids, sa facilité d’utilisation et sa grande capacité constituent ses atouts majeurs. La qualité et la fiabilité sont deux autres atouts clés qui ont fait de Simson un outil de prédilection auprès des professionnels du monde entier.

• Piston de levage en acier trempé à haute résistance et résistant à la corrosion Il offre une durabilité exceptionnelle, une longue durée de vie et des performances stables dans le temps.
• Cylindre poli par laminage avec protection anticorrosion renforcée Optimisé pour une résistance au frottement minimale, un rendement élevé et une résistance supérieure à la corrosion.
• Soupape de sécurité intégrée Tous les modèles sont équipés d’une soupape de sécurité côté pompe, préréglée à 825 bars, qui protège le système contre les surpressions.
• Marge de sécurité robuste La structure est conçue avec un coefficient de sécurité conforme à la norme en vigueur contre la surcharge et la rupture.
• Pression de service : 825 bars Offre puissance et précision pour les applications professionnelles où la fiabilité est essentielle.

Conçu pour une flexibilité et une facilité d’utilisation maximales

• Fonctionne dans toutes les directions Grâce à un système hydraulique entièrement fermé, permettant de travailler dans n’importe quelle position.
• Construction sans entretien et résistante à l’eau Le système fermé permet d’utiliser le vérin même sous l’eau, ce qui le rend adapté aux environnements marins et difficiles.
• Version à filetage extérieur Disponible sur certains modèles pour un montage ou un raccordement rapide et sûr des accessoires.
• Support de poignée de pompe pivotant à 360° Avec deux positions d’arbre différentes et un arbre de pompe télescopique pour une ergonomie et une maniabilité optimales, même dans les espaces restreints.
• Sélection de manomètres Disponible en option, avec manomètre intégré pour une lecture précise de la pression.

Liste des produits — pompe hydraulique à un étage (de série sur les petits modèles) 825 bars / 10 à 113 tonnes En-tête du tableau : Modèle | Course (mm) | Capacité* en tonnes (kN) | Référence | Surface (cm²) | Poids (kg) | A (mm) | B (mm) | C (mm) | D Ø (mm) | E (mm) | F (mm) | G (mm) | H Ø (mm) | I (mm) | J Ø (mm) 1030H Ø16,5 mm | 30 | 10,7 (105) | 215630 | 13,47 | 4,2 | 73,5 | 104 | 16,5 | 40 | - | - | 262 | 70 | 127 | 60 1030H Ø20,5 mm | 30 | 10 (98,5) | 215632 | 12,57 | 4,2 | 73,5 | 104 | 20,5 | 40 | - | - | 262 | 70 | 127 | 60 1030HG M16 | 30 | 10,7 (105) | 215634 | 13,47 | 4,3 | 84 | 115 | M16 | 40 | - | - | 262 | 70 | 127 | 60 1030HG M20 | 30 | 10 (98,5) | 215636 | 12,57 | 4,3 | 84 | 115 | M20 | 40 | - | - | 262 | 70 | 127 | 60 1050H | 50 | 10 (98,5) | 215638 | 12,57 | 4,5 | 101 | 150 | 20,5 | 40 | M70x3 | 30 | 262 | 70 | 127 | 60 1050 HG | 50 | 10 (98,5) | 215 640 | 12,57 | 4,6 | 111 | 161 | M20 | 40 | M70x3 | 30 | 262 | 70 | 127 | 60 1075H | 75 | 10 (98,5) | 215642 | 12,57 | 5,3 | 133 | 205 | 20,5 | 40 | M70x3 | 45 | 262 | 70 | 127 | 60 1075HG | 75 | 10 (98,5) | 215 644 | 12,57 | 5,4 | 143 | 215 | M20 | 40 | M70x3 | 45 | 262 | 70 | 127 | 60 2325H | 25 | 22,6 (221) | 215646 | 28,3 | 6,1 | 79,5 | 104 | 24,5 | 60 | M90x3 | 14 | 288 | 98 | 140 | 60 2325HG | 25 | 22,5 (221) | 215648 | 28,3 | 6,4 | 109 | 134 | M24 | 60 | M90x3 | 14 | 288 | 98 | 140 | 60 En-tête du tableau — pompe hydraulique à deux étages (de série à partir du modèle 2175) Modèle | Course (mm) | Capacité* en tonnes (kN) | Référence | Surface (cm²) | Poids (kg) | A (mm) | B (mm) | C (mm) | D Ø (mm) | E (mm) | F (mm) | G (mm) | H Ø (mm) | I (mm) | J Ø (mm) 1030H Ø16,5 mm | 30 | 10,7 (105) | 215631 | 13,47 | 4,2 | 73,5 | 104 | 16,5 | 40 | - | - | 262 | 70 | 127 | 60 1030H Ø20,5 mm | 30 | 10 (98,5) | 215633 | 12,57 | 4,2 | 73,5 | 104 | 20,5 | 40 | - | - | 262 | 70 | 127 | 60 1030HG M16 | 30 | 10,7 (105) | 215635 | 13,47 | 4,3 | 84 | 115 | M16 | 40 | - | - | 262 | 70 | 127 | 60 1030HG M20 | 30 | 10 (98,5) | 215637 | 12,57 | 4,3 | 84 | 115 | M20 | 40 | - | - | 262 | 70 | 127 | 60 1050H | 50 | 10 (98,5) | 215639 | 12,57 | 4,5 | 101 | 150 | 20,5 | 40 | M70x3 | 30 | 262 | 70 | 127 | 60 1050HG | 50 | 10 (98,5) | 215641 | 12,57 | 4,6 | 111 | 161 | M20 | 40 | M70x3 | 30 | 262 | 70 | 127 | 60 1075H | 75 | 10 (98,5) | 215643 | 12,57 | 5,3 | 133 | 205 | 20,5 | 40 | M70x3 | 45 | 262 | 70 | 127 | 60 1075HG | 75 | 10 (98,5) | 215645 | 12,57 | 5,4 | 143 | 215 | M20 | 40 | M70x3 | 45 | 262 | 70 | 127 | 60 2325H | 25 | 22,5 (221) | 215647 | 28,3 | 6,1 | 109 | 134 | 24,5 | 60 | M90x3 | 14 | 288 | 98 | 140 | 60 2325HG | 25 | 22,5 (221) | 215649 | 28,3 | 6,4 | 109 | 134 | M24 | 60 | M90x3 | 14 | 288 | 98 | 140 | 60 2175H | 75 | 22,5 (221) | 215650 | 28,27 | 10,6 | 130 | 205 | 30,5 | 60 | M90x3 | 20 | 326 | 100 | 174 | 98 2175HG | 75 | 22,5 (221) | 215651 | 28,27 | 11,6 | 173 | 247 | M30 | 60 | M90x3 | 20 | 326 | 100 | 174 | 98 4355H | 55 | 43,7 (430) | 215652 | 54,79 | 14,6 | 130 | 185 | 40 | 80 | M120x3 | 20 | 353 | 131 | 186 | 98 4355HG | 55 | 43,7 (430) | 215653 | 54,79 | 14,6 | 177 | 232 | M39 | 80 | M120x3 | 20 | 353 | 131 | 186 | 98 11650H | 50 | 115,4 (1132) | 215654 | 144,5 | 37,6 | 134 | 184 | 56 | 100 | - | 25 | 436 | 214 | 225 | 98 Documentation technique (disponible pour le produit) Liste des pièces de rechange (Liste des pièces de rechange pour le piston creux Compact G2) Tableaux de cotes (plan coté et tableaux de cotes) Manuel d'utilisation (manuel d'utilisation du Simson Compact) Documentation sur les accessoires (accessoires pour le Simson Compact G2) Manuel de montage de la soupape de sécurité Catalogue des produits Simson et présentation animée (animation) Caractéristiques / spécifications techniques

• Pression de service : 825 bars (soupape de sécurité préréglée à 825 bars).
• Plage de capacité couverte sur cette page : environ 10 à 113 tonnes (exemples dans les tableaux avec des valeurs de référence comprises entre 10 et 115 tonnes).
• Longueurs de course indiquées : 25 mm, 30 mm, 50 mm, 55 mm, 75 mm (variables selon le modèle).
• Piston de levage trempé et résistant à la corrosion pour une longue durée de vie et des performances stables.
• Surface du cylindre polie par laminage avec une protection renforcée contre la corrosion pour un faible frottement et un rendement élevé.
• Tous les modèles intègrent une soupape de sécurité côté pompe pour la protection contre la surpression.
• Système hydraulique entièrement fermé — permet un fonctionnement dans n’importe quelle orientation et offre une construction sans entretien et résistante à l’eau (adaptée à une utilisation sous-marine).
• Variantes à filetage extérieur et multiples options de filetage de raccordement disponibles sur certains modèles (par exemple : M16, M20, M24, M30, M39, filetages métriques et filetages de bride Mxx x3 selon les spécifications de chaque modèle).
• Support de poignée de pompe orientable à 360° avec deux positions d’arbre et arbre de pompe télescopique pour une ergonomie améliorée.
• Manomètre disponible en option (manomètre intégré pour des lectures précises).
• Pompe hydraulique à deux étages disponible et proposée de série à partir du modèle 2175 (les modèles à deux étages portent des références distinctes).
• Les chiffres de performance calculés dans les tableaux se basent sur un rendement de 95 % à 825 bars (comme indiqué sur la page).
• Plusieurs variantes de modèles avec différents diamètres de piston, surfaces, poids et cotes de montage (spécifications détaillées par modèle fournies dans les tableaux ci-dessus).
• Accessoires disponibles : kits d’entretoises, bouton de décharge (bouton de sûreté) et autres kits d’accessoires répertoriés.
