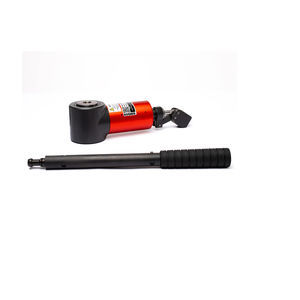

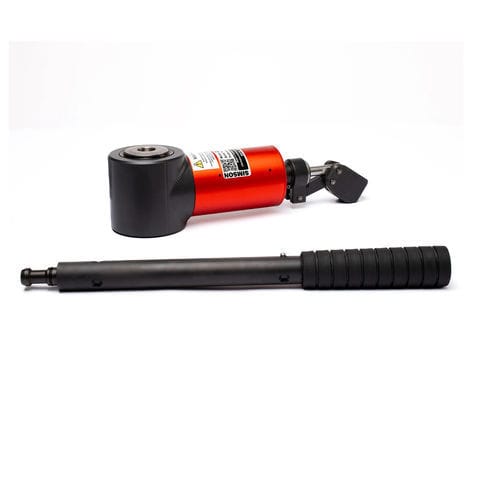

Cric hydraulique 1530

15 tonnes23 tonnes30 tonnes

Courte description
Le Simson Compakt à piston plein et rappel par ressort est une gamme de crics hydrauliques compacts offrant une pression de service élevée dans une conception étanche et légère. Les modèles couvrent des capacités de 15,5 t à 147,5 t (certains modèles listés jusqu'à l'équivalent 615 t). Pression de service : 825 bar.

Description du produit
Conception techniquement avancée pour une sécurité et une fiabilité maximales

• Piston de levage haute résistance avec protection anticorrosion renforcée pour une longue durée de vie et des performances stables.
• Cylindre poli par laminage avec protection anticorrosion, optimisé pour réduire les frottements et garantir l'efficacité.
• Soupape de sécurité intégrée côté pompe, pré‑réglée à 825 bar pour protéger le système contre les surpressions.
• Marge de sécurité robuste : structure conçue selon les normes applicables pour prévenir les surcharges et les ruptures.
• Pression de service : 825 bar.

Conçu pour une flexibilité et une facilité d'utilisation maximales

• Système hydraulique entièrement fermé permettant une utilisation dans toutes les positions et en immersion (construction résistante à l'eau).
• Conception sans entretien adaptée aux environnements industriels exigeants.
• Versions à filetage externe disponibles sur certains modèles pour montage ou fixation d'accessoires.
• Support de poignée de pompe pivotant à 360° avec deux positions d'arbre et arbre de pompe télescopique pour une meilleure ergonomie et maniabilité en espaces confinés.
• Manomètre intégré en option pour une lecture précise de la pression.

Accessoires et options

• Têtes de pression optionnelles (tête plate standard fournie). Têtes inclinées et têtes allongées avec filetage intérieur disponibles selon l'application.
• Bouton de déchargement disponible en accessoire pour montage sur des vis de déchargement existantes ; utiliser la poignée de pompe lors du déchargement pendant la levée.
• Jeux de cales et autres accessoires de montage disponibles.

Liste de produits (pompe hydraulique à une étape)
En‑tête : Modèle | Course (mm) | Capacité (tonnes (kN)) | Article | Surface (cm²) | Poids (kg) | A (mm) | B (mm) | C (mm) | D Ø (mm) | E (mm) | F (mm) | G (mm) | H Ø (mm) | I (mm) | J Ø (mm)
1530 | 30 | 15,5 (155) | 215601 | 19,63 | 4,3 | 74 | 104 | - | 40 | - | - | 262 | 70 | 127 | 60
1550 | 50 | 15,5 (155) | 215603 | 19,63 | 5 | 101 | 156 | - | 40 | M70x3 | 30 | 262 | 70 | 127 | 60
1575 | 75 | 15,5 (155) | 215605 | 19,63 | 5,6 | 133 | 208 | - | 30 | M70x3 | 45 | 262 | 70 | 127 | 60
3030 | 30 | 30 (300) | 215607 | 38,48 | 6,1 | 81 | 111 | - | 40 | M90x3 | 14 | 288 | 98 | 140 | 60

Liste de produits (pompe hydraulique à deux étages ; pompe bi‑étagée standard à partir du modèle 3475)
En‑tête : Modèle | Course (mm) | Capacité (tonnes (kN)) | Article | Surface (cm²) | Poids (kg) | A (mm) | B (mm) | C (mm) | D Ø (mm) | E (mm) | F (mm) | G (mm) | H Ø (mm) | I (mm) | J Ø (mm)
1530 | 30 | 15,5 (155) | 215602 | 19,63 | 4,3 | 74 | 104 | - | 40 | - | - | 262 | 70 | 127 | 60
1550 | 50 | 15,5 (155) | 215604 | 19,63 | 5 | 101 | 156 | - | 40 | M70x3 | 30 | 262 | 70 | 127 | 60
1575 | 75 | 15,5 (155) | 215606 | 19,63 | 5,6 | 133 | 208 | - | 30 | M70x3 | 45 | 262 | 70 | 127 | 60
3030 | 30 | 30 (300) | 215608 | 38,48 | 6,1 | 81 | 111 | - | 40 | M90x3 | 14 | 288 | 98 | 140 | 60
3475 | 75 | 34 (340) | 215609 | 44,17 | 11,7 | 131 | 206 | - | 60 | M90x3 | 20 | 326 | 100 | 174 | 98
6255 | 55 | 61,5 (615) | 215610 | 78,54 | 15,9 | 132 | 182 | - | 80 | M120x3 | 20 | 353 | 131 | 186 | 98
15550 | 50 | 147,5 (1475) | 215611 | 188,68 | 41,9 | 134 | 184 | - | 100 | - | - | 436 | 214 | 225 | 98

Documentation technique (listée sur la page)
Liste de pièces détachées ; tableaux de mesures ; manuel d'utilisation ; documentation des accessoires (PDF) ; instructions de montage de la soupape de décharge ; catalogue produits Simson.

Caractéristiques techniques

• Pression de service : 825 bar (soupape de sécurité pré‑réglée à 825 bar).
• Plage de capacités : environ 15,5 t à 147,5 t selon le modèle (certains modèles équivalents listés jusqu'à 615 t).
• Courses : 30, 50, 55, 75 mm selon modèle.
• Variantes à pompe simple et bi‑étagée ; pompe bi‑étagée standard à partir du modèle 3475.
• Tête de pression plate fournie en standard ; têtes inclinées et allongées avec filetage intérieur en option.
• Système hydraulique fermé et sans entretien, cylindres polis et protection anticorrosion, adapté à une utilisation immergée.
• Support de poignée pivotant à 360° avec arbre télescopique pour meilleure ergonomie.
• Bouton de déchargement et jeux de cales disponibles en accessoires.
