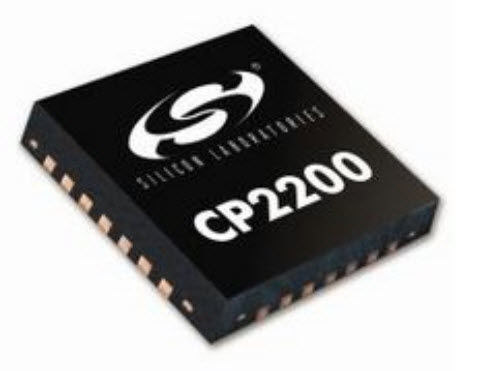

Contrôleur Ethernet CP220x series

La famille CP220x est le plus petit contrôleur Ethernet monopuce de l'industrie contenant un contrôleur d'accès média (MAC) et une couche physique (PHY) intégrés. Le contrôleur Ethernet monopuce CP220x contient un contrôleur d'accès au support (MAC) conforme à la norme IEEE 802.3, une couche physique (PHY) de 10Base-T et 8 kB de mémoire Flash non volatile disponible dans un boîtier QFN (5x5 mm) ou TQFP (9x9 mm) à 28 broches. Le CP220x peut connecter tout microcontrôleur ou processeur hôte à au moins 11 broches I/O port (ou plus) à Ethernet. Le bus d'interface mémoire externe parallèle 8 bits prend en charge les formats de bus Intel et Motorola standard de l'industrie en mode multiplexé et non multiplexé. Le boîtier CP2201 QFN à 28 broches prend en charge uniquement l'adressage multiplexé. Les broches de sélection de mode sont utilisées pour sélectionner le mode d'interface bus.
