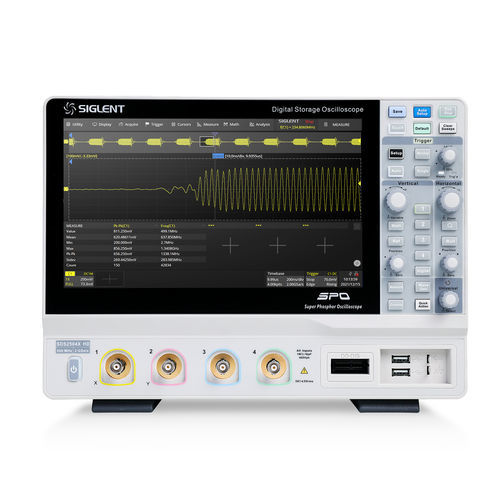

Numériseur / oscilloscope 4 canaux SDS2000X HD series

analogique12 bitsLAN

Les oscilloscopes numériques haute résolution de la série SDS2000X HD de SIGLENT sont basés sur des convertisseurs Analogique-Numérique 12 bits à 2 GSa/s et des frontaux avec un excellent niveau de bruit de fond. Ils sont disponibles en largeurs de bande de 350 MHz, 200 MHz et 100 MHz, ont une longueur d'enregistrement maximale de 200 Mpts/ch, et affichent 4 voies analogiques + 16 voies numériques de capacité d'analyse de signaux mixtes. La série SDS2000X HD utilise la technologie SPO de Siglent avec un taux de capture de forme d'onde maximum de 100 000 wfm/s (mode normal, jusqu'à 500 000 wfm/s en mode séquence), une fonction d'affichage de 256 niveaux d'intensité et un mode d'affichage de la température de couleur. Il utilise également un système de déclenchement numérique innovant à haute sensibilité et faible gigue. Le système de déclenchement prend en charge plusieurs modes de déclenchement puissants, y compris le déclenchement par bus série. Des outils tels que l'enregistrement de l'historique des formes d'onde, les fonctions de recherche et de navigation, le test de masque, le tracé de Bode, l'analyse de puissance et l'histogramme permettent de capturer, de stocker et d'analyser des enregistrements de formes d'onde étendus. Le SDS2000X HD dispose également d'une gamme impressionnante de capacités de mesure et de calcul, d'options pour un générateur de forme d'onde arbitraire de 25 MHz, ainsi que d'un décodage série. Le grand écran tactile capacitif de 10,1 pouces prend en charge les gestes multitouch, et la conception conviviale de l'interface utilisateur permet d'améliorer considérablement l'efficacité des opérations. Il prend également en charge le contrôle par souris et le contrôle web à distance sur le réseau local.
