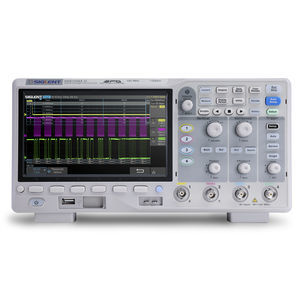

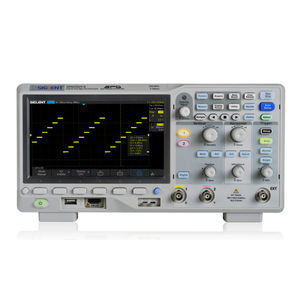

Oscilloscope numérique SDS1000X-E Series

sur table2 voies4 voies

Le nouvel oscilloscope Super Phosphor de la série SDS1000X-E de SIGLENT est disponible en une seule largeur de bande, 200 MHz. Il a une fréquence d'échantillonnage maximale de 1 GSa/s et une longueur d'enregistrement standard de 14 Mpts d'enregistrement standard de 14 Mpts. La série SDS1000X-E utilise une nouvelle génération de technologie SPO (Super Phosphor Oscilloscope) qui offre une excellente fidélité du signal et d'excellentes performances. Le bruit du système est également inférieur à celui des produits similaires de l'industrie. L'oscilloscope est livré il est doté d'une plage d'entrée verticale minimale de 500 uV/div, d'un système de déclenchement numérique innovant à haute sensibilité et faible gigue, et d'un taux de capture de forme d'onde de 400 000 images/seconde (mode séquence). Le SDS1000X-E dispose également d'une fonction d'affichage de 256 niveaux d'intensité et d'un mode d'affichage de la température de couleur que l'on ne trouve pas dans les autres modèles de cette catégorie. Le dernier né des oscilloscopes Siglent supporte plusieurs modes de déclenchement puissants, dont le déclenchement par bus série. Le décodage est une configuration standard incluant IIC, SPI, UART, CAN, LIN. L'enregistrement de l'historique des formes d'ondes et le déclenchement séquentiel permettent d'étendre l'enregistrement et l'analyse des formes d'ondes. Un autre ajout puissant est la nouvelle fonction mathématique FFT à 1 million de points qui donne au SDS1000X-E une très haute résolution de fréquence lors de l'observation des spectres de signaux. La nouvelle conception comprend également un coprocesseur matériel qui fournit des mesures rapides et précises. Les caractéristiques et les performances du nouveau SDS1000X-E de Siglent ne peuvent être égalées dans cette catégorie de prix.
