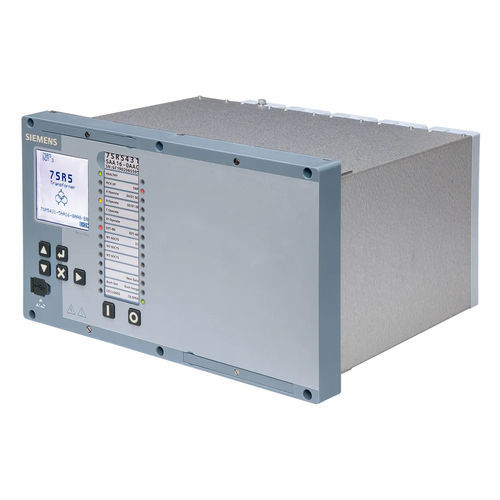

Relais de protection différentiel 7SR54

de puissanceEthernetRS485

Le Reyrolle 7SR54 assure la protection, la commande et la surveillance des transformateurs à 2 et 3 enroulements. Tous les groupes de vecteurs de transformateurs et toutes les connexions de mise à la terre sont pris en compte. Caractéristiques Le Reyrolle 5 est conçu pour les réseaux électriques du futur avec des communications et une cybersécurité améliorées tout en conservant une interface conviviale et une gestion aisée du produit. Le Reyrolle 7SR54 assure la protection, la commande et la surveillance des transformateurs à 2 et 3 enroulements. Tous les groupes de vecteurs de transformateurs et toutes les connexions de mise à la terre sont pris en compte. L'appareil Reyrolle 7SR54 comprend une large gamme de fonctions de protection et de communications Ethernet IEC 61850 en standard. Pour minimiser encore les variantes de produit, l'alimentation et les entrées binaires couvrent toute la plage de fonctionnement avec des seuils d'entrée binaires configurables. Le grand écran LCD, les touches tactiles et les LEDs programmables offrent une interface produit conviviale et le relais est démontable pour un remplacement facile. Entrées et sorties 8 CT + 16 BI + 8 BO 8 CT + 4 VT + 12 BI + 8 BO 8 CT + 4 VT + 37 BI + 18 BO 12 CT + 24 BI + 10 BO 12 CT + 4 VT + 35 BI + 16 BO Communication Port USB avant standard (pour la configuration à l'aide du logiciel Reydisp pour PC), ports électriques arrière RS485, 2 ports électriques RJ45 ou connexions optiques Ethernet en option. Taille du boîtier 12 avec design coulissant. Écran d'affichage Ecran LCD 128 x 128 rétro-éclairé avec affichage texte et graphique, adapté aux mimiques à une ligne. Fonctions Les fonctionnalités standard peuvent inclure -24 Protection contre la surexcitation 27 Protection contre les sous-tensions - triphasée 27Vx Protection contre les sous-tensions - Vx 37 Protection contre les sous-intensités - phase -37G Défaut à la terre sous courant - mesuré
