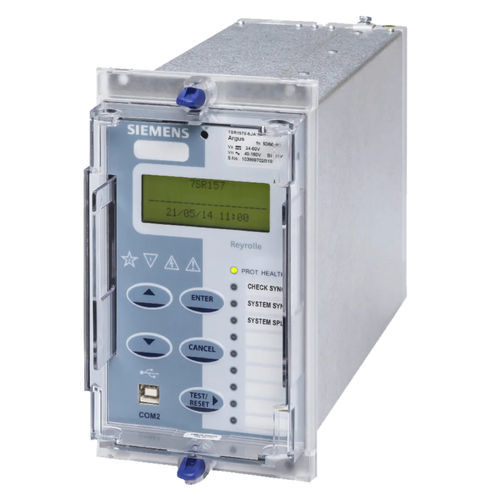

Relais de protection de synchronisation Reyrolle 7SR157

à montage sur panneauRS485programmable

Le Reyrolle 7SR157 Argus est un relais combiné de contrôle et de synchronisation du système conçu pour effectuer la fermeture contrôlée d'un disjoncteur en utilisant les mesures des tensions de la ligne et du bus Caractéristiques Le relais empêche la fermeture d'un disjoncteur si les différences d'angle de phase, de fréquence de glissement ou d'amplitude de la tension sortent des limites prescrites. Si les paramètres sont dans les limites, le relais émet une sortie qui peut être utilisée pour fermer le disjoncteur directement ou en conjonction avec un système de réenclenchement automatique. Logé dans un boîtier E4 de 4U de hauteur, le relais fournit des données d'instrumentation et de défaut avec une logique d'entrée et de sortie intégrée, un enregistrement des données et des rapports de défaut. L'accès à la fonctionnalité du relais se fait par un port USB en façade pour une connexion locale à un PC ou par un port électrique RS485 à l'arrière pour une connexion à distance. Surveillance Détecteur de sous-tension (25) -Détecteur de tension différentielle (25) -Niveaux de tension (état vivant et mort) (25) -Surveillance de circuit fermé (74) -Défaillance VT (60) Contrôle -Réglage de la tension (amplitude et phase) (25) -Détecteur de fractionnement du système (25) -Vérification de la synchronisation (25) Synchronisation de contrôle - Garde rapprochée (25) -Synchronisation du système (25) -Synchronisation proche du zéro (25) -Synchronisation du système (25) -Dérivation de la synchronisation (25)
