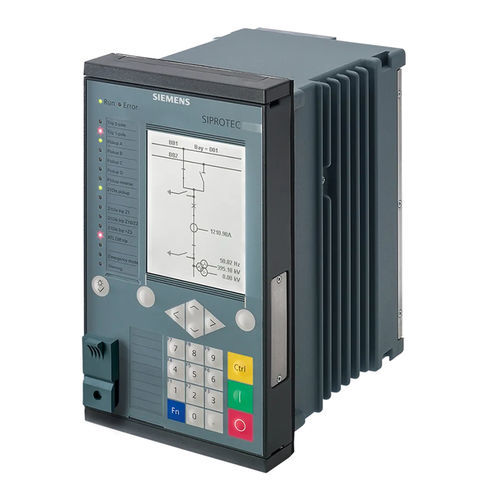

Relais de protection différentiel SIPROTEC 7SL series
de tensionde distancepour ligne électrique aérienne

relais de protection différentiel
relais de protection différentiel
relais de protection différentiel
relais de protection différentiel
relais de protection différentiel
relais de protection différentiel
relais de protection différentiel
relais de protection différentiel
relais de protection différentiel
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Valeur mesurée
de tension, de distance
Application
pour ligne électrique aérienne
Montage
à montage sur panneau
Autres caractéristiques
numérique, différentiel, compact, modulaire, avec transformateur intégré

Description

Le SIPROTEC 7SL82/86/87 combiné protection différentielle de ligne et protection à distance SIPROTEC 7SL82/86/87 a été spécialement conçu pour la protection compacte et économique des lignes dans les réseaux moyenne et haute tension. Grâce à leur flexibilité et à l'outil d'ingénierie performant DIGSI 5, les appareils SIPROTEC 5 offrent des solutions système orientées vers l'avenir avec une sécurité d'investissement élevée et des coûts d'exploitation réduits. Caractéristiques Fonction principale : -Protection différentielle et protection à distance pour applications moyenne et haute tension -Interopérabilité des dispositifs de protection de ligne SIPROTEC 5 et SIPROTEC 4 J'ai trébuché : -3 pôles, temps de déclenchement minimum : 19 ms Entrées et sorties : -4 transformateurs de courant, -4 transformateurs de tension, -11 ou 23 entrées binaires, -9 ou 16 sorties binaires Flexibilité matérielle : -Différentes structures de quantités matérielles pour les entrées et sorties binaires sont disponibles dans le module de base 1/3. L'ajout de modules d'extension 1/6 n'est pas possible ; disponible avec un grand ou petit écran. Largeur du boîtier : -1/3 × 19 pouces Fonctions DIGSI 5 permet de configurer et de combiner toutes les fonctions selon les besoins. -Temps de déclenchement minimum : 19 ms -La fonction de protection principale est une protection différentielle avec algorithme adaptatif pour une sensibilité et une stabilité maximales -même avec les erreurs de transformateur les plus diverses, la saturation des transformateurs de courant et les courants de charge capacitifs -Plusieurs fonctions de protection à distance sélectionnables comme protection de secours ou protection principale secondaire : Classique, réactance -méthode (RMD), protection d'impédance pour transformateurs -Protection de secours directionnelle et diverses fonctions supplémentaires

---
