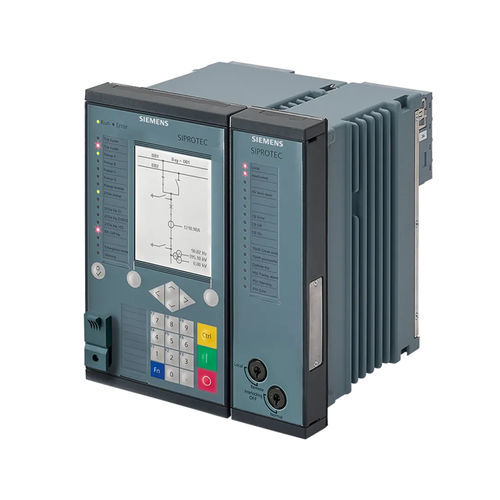

Calculateur de sous-station SIPROTEC 6MD85

Contrôleur de baie modulaire pour appareillage de moyenne tension et de haute à très haute tension avec fonctionnement intégré et fonctions de protection étendues. Automatisation puissante, configuration simple avec DIGSI 5 Le contrôleur de baie SIPROTEC 6MD85 est un appareil de commande et d'automatisation polyvalent avec fonction de protection. Il a été conçu pour être utilisé à tous les niveaux de tension, de la distribution à la transmission. Faisant partie de la famille SIPROTEC 5, il permet l'utilisation d'un grand nombre de fonctions de protection de la bibliothèque SIPROTEC. Le matériel modulaire permet d'intégrer des entrées-sorties liées à l'application. Adaptez le matériel exactement à vos besoins et comptez sur des solutions orientées vers l'avenir pour la protection, le contrôle, l'automatisation, la surveillance et le PQ de base. Brève description Entrées et sorties Entrées et sorties : -5 variantes standard prédéfinies avec 4 transformateurs de courant, 4 transformateurs de tension, 11 à 75 entrées binaires, 9 à 41 sorties binaires Flexibilité du matériel : -Structure du nombre d'E/S réglable et extensible dans le cadre du système modulaire SIPROTEC 5. En cas d'exigences élevées en matière de structure quantitative, l'appareil peut être étendu dans la deuxième rangée. Cela permet par exemple d'utiliser 240 entrées binaires supplémentaires (et plus) avec l'IO230 (voir chapitre "Matériel") Largeur du boîtier : -1/3 × 19" à 2/1 × 19" Fonctions DIGSI 5 permet de configurer et de combiner toutes les fonctions selon les besoins. -Contrôleur de baie intégré avec fonction de protection polyvalente de la moyenne à la très haute tension -Contrôle des dispositifs de commutation contrôle des dispositifs de commutation -Synchrocheck et protection de l'interverrouillage de l'appareillage de commutation -Ethernet électrique RJ45 intégré pour DIGSI 5 et IEC 61850 (reporting et GOOSE)
